Transformador de potência
Oferecer produtos personalizados com níveis de tensão variados para atender aos requisitos de diferentes redes de energia nacionais e fornecer serviços de OEM.
Transformador de potência para venda
O transformador de potência da Tengyi é confiável, eficiente e projetado para um desempenho ideal. Ideal para usinas de energia, subestações, grandes fábricas e empresas petroquímicas. Garante um desempenho confiável para aplicações industriais e de rede.
Parâmetros principais
Classificação de potência: 6.3-240MVA
Tensão primária: 66kV; 110kV; 220kV; Personalizar
Tensão secundária: 6,3kV-69kV; Personalizar
Condições de trabalho
A altitude não deve exceder 1.000 metros.
A temperatura do ambiente operacional deve estar entre -25 ℃ e +40 ℃.
A umidade relativa não deve exceder 90% (+25℃).
A inclinação vertical não excede 5°.
A velocidade do vento externo não excede 35 m/s.
Vantagens do transformador de potência Tengyi
O transformador de potência principal da Tengyi proporciona uma transformação de tensão eficiente, garantindo uma distribuição de energia confiável em várias aplicações. Seu design robusto aumenta a durabilidade e minimiza as necessidades de manutenção. Além disso, o transformador foi projetado para oferecer alto desempenho, segurança e eficiência energética, o que o torna adequado para ambientes urbanos e industriais.
Baixos níveis de ruído
Minimiza a poluição sonora ambiental, garantindo uma operação mais silenciosa em áreas urbanas e residenciais. Esse recurso aumenta a aceitação da comunidade e reduz os distúrbios relacionados ao ruído.
Aumento de baixa temperatura
Oferece forte capacidade de sobrecarga, mantendo uma operação eficiente mesmo sob alta demanda. Esse recurso ajuda a evitar o superaquecimento e prolonga a vida útil do transformador.
Baixa perda de energia
Otimiza a estrutura de energia ao reduzir a perda de energia, levando a uma maior eficiência e economia de custos. Isso contribui para um sistema de distribuição de energia mais sustentável e econômico.
Descarga parcial mínima
Garante uma operação estável e confiável, reduzindo o estresse elétrico, o que prolonga a vida útil do transformador e melhora o desempenho em várias condições de carga.
Projeto sem vazamento
O transformador de potência da Tengyi oferece alto desempenho de vedação, evitando vazamentos de óleo ou líquido de arrefecimento. Isso garante a segurança ambiental e reduz o risco de contaminação, mantendo a integridade operacional.
Operação livre de manutenção
Reduz os custos de manutenção do cliente, eliminando a necessidade de manutenção frequente. Essa vantagem garante desempenho e confiabilidade consistentes com o mínimo de intervenção.

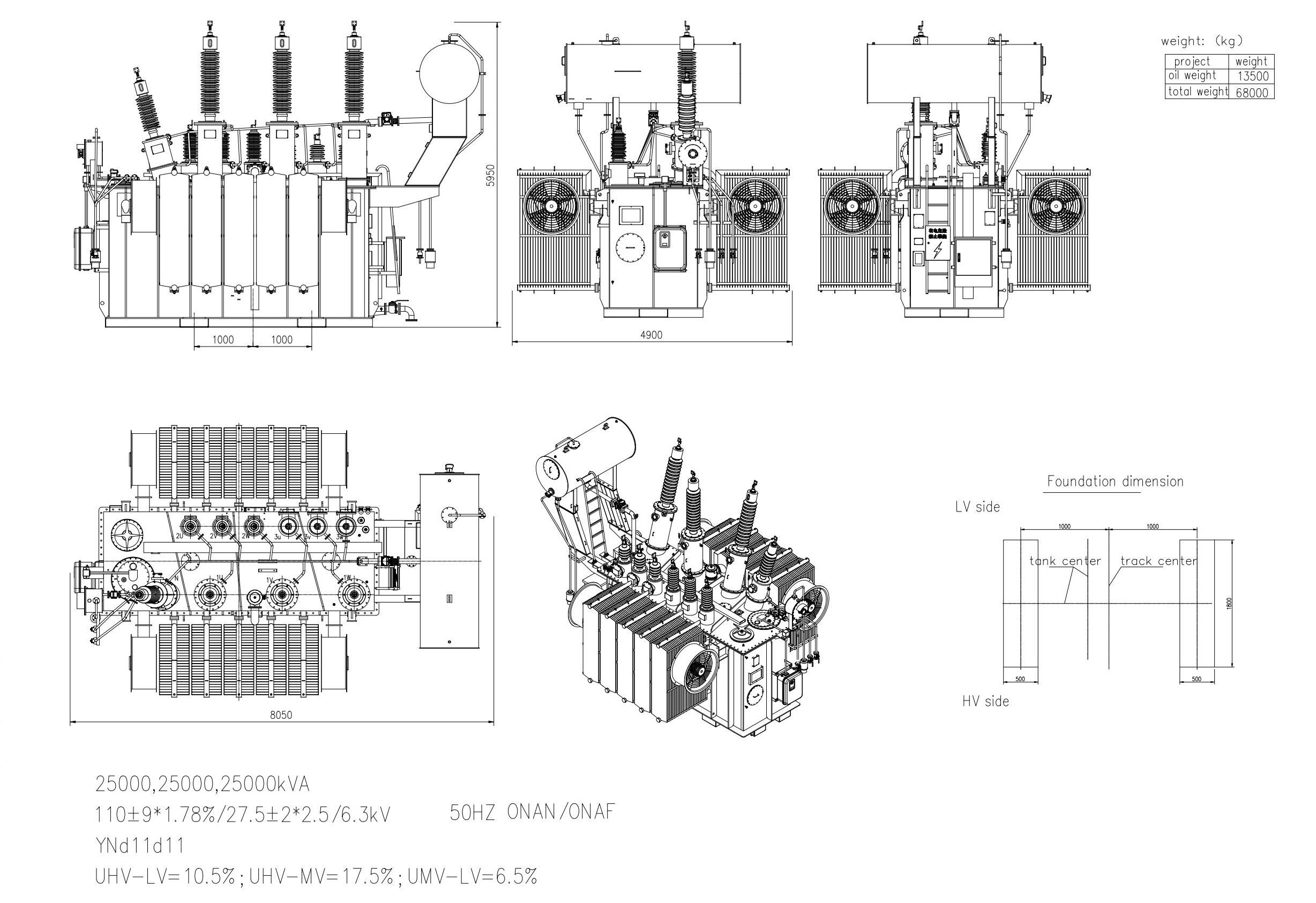

Projeto de transformador de potência de 110kV, 25000kVA
Especificação do trocador em carga do transformador de potência com enrolamento duplex trifásico
| Capacidade nominal (kVA) | Tensão combinada | Grupo Vector | Perda sem carga (kw) | 75℃ Perda de carga（kw1) | Corrente sem carga (%) | Impendância de curto-circuito (%) | |
| HV (kV) | BT (kV) | ||||||
| 6300 | 110±8*1.25% | 6.3 6.6 10.5 11 | YNd11 | 10 | 36 | 0.8 | 10.5 |
| 8000 | 12 | 45 | 0.8 | ||||
| 10000 | 14.2 | 53 | 0.74 | ||||
| 12500 | 16.8 | 63 | 0.74 | ||||
| 16000 | 20.2 | 77 | 0.69 | ||||
| 20000 | 24 | 93 | 0.69 | ||||
| 25000 | 28.4 | 110 | 0.64 | ||||
| 31500 | 33.8 | 133 | 0.64 | ||||
| 40000 | 40.4 | 156 | 0.58 | ||||
| 50000 | 47.8 | 194 | 0.58 | ||||
| 63000 | 56.8 | 234 | 0.52 | ||||
Especificação do trocador em carga do transformador de potência trifásico com três enrolamentos
| Capacidade nominal (kVA) | Tensão combinada | Grupo Vector | Perda sem carga (kw) | 75℃ Perda de carga（kw1) | Corrente sem carga (%) | Impendância de curto-circuito (%) | ||
| HV (kV) | MV(kV) | BT (kV) | ||||||
| 6300 | 110±8*1.25% | 35 37 38.5 | 6.3 6.6 10.5 11 | YNyn0d11 | 12 | 47 | 0.95 | 10.5 17.5-18.5 6.5 |
| 8000 | 14.4 | 56 | 0.95 | |||||
| 10000 | 17.1 | 66 | 0.89 | |||||
| 12500 | 20.2 | 78 | 0.89 | |||||
| 16000 | 24.2 | 95 | 0.84 | |||||
| 20000 | 28.6 | 112 | 0.84 | |||||
| 25000 | 33.8 | 133 | 0.78 | |||||
| 31500 | 40.2 | 157 | 0.78 | |||||
| 40000 | 48.2 | 189 | 0.73 | |||||
| 50000 | 56.9 | 225 | 0.73 | |||||
| 63000 | 67.7 | 270 | 0.67 | |||||
Especificação do transformador de potência trifásico com três enrolamentos, sem excitação de campo e com autoacoplamento
| Capacidade nominal (kVA) | Tensão combinada | Grupo Vector | Combinação Step up | Combinação de redução | Impendância de curto-circuito (%) | |||||||
| HV (kV) | MV(kV) | BT (kV) | Perda sem carga (kw) | Perda de carga (kw) | Corrente sem carga (%) | Perda sem carga (kw) | Perda de carga (kw) | Corrente sem carga (%) | Aumento de escala | Step-down | ||
| 31500 | 220±2*2,5% 242±2*2,5% | 115 121 | 6.6 10.5 11 35 37 38.5 | YNa0d11 | 25 | 117 | 0.57 | 22 | 99 | 0.5 | 12-14 8-12 14-18 | 8-10 28-34 18-24 |
| 40000 | 29 | 144 | 0.57 | 26 | 121 | 0.5 | ||||||
| 50000 | 34 | 170 | 0.5 | 30 | 144 | 0.43 | ||||||
| 63000 | 40 | 201 | 0.5 | 36 | 171 | 0.43 | ||||||
| 90000 | 50 | 276 | 0.43 | 46 | 234 | 0.36 | ||||||
| 120000 | 10.5 11 13.8 15.75 18 35 37 38.5 | 62 | 340 | 0.43 | 56 | 288 | 0.6 | |||||
| 150000 | 73 | 405 | 0.36 | 66 | 342 | 0.33 | ||||||
| 180000 | 84 | 463 | 0.36 | 76 | 387 | 0.33 | ||||||
| 240000 | 99 | 595 | 0.33 | 89 | 504 | 0.25 | ||||||
Especificação do trocador em carga do transformador de potência com enrolamento duplex trifásico
| Capacidade nominal (kVA) | Tensão combinada | Grupo Vector | Perda sem carga (kw) | 75℃ Perda de carga（kw1) | Corrente sem carga (%) | Impendância de curto-circuito (%) | |
| HV (kV) | BT (kV) | ||||||
| 31500 | 220±8*1.25% | 6.3 6.6 10.5 11 35 37 38.5 | YNa0d11 | 38 | 135 | 0.7 | 12-14 |
| 40000 | 45 | 157 | 0.63 | ||||
| 50000 | 54 | 189 | 0.56 | ||||
| 63000 | 63 | 220 | 0.56 | ||||
| 90000 | 80 | 288 | 0.49 | ||||
| 120000 | 10.5 11 35 37 38.5 | 99 | 346 | 0.49 | |||
| 150000 | 116 | 405 | 0.42 | ||||
| 180000 | 135 | 468 | 0.42 | ||||
| 120000 | 66 69 | 102 | 355 | 0.49 | |||
| 150000 | 120 | 415 | 0.42 | ||||
| 180000 | 140 | 475 | 0.42 | ||||
Especificação do transformador de potência trifásico com três enrolamentos
| Transformador de potência trifásico com três enrolamentos e comutador em carga | |||||||||
| Capacidade nominal (kVA) | Tensão combinada | Grupo Vector | Perda sem carga (kw) | 75℃ Perda de carga（kw1) | Corrente sem carga (%) | Atribuição de capacidade (%) | Impendância de curto-circuito (%) | ||
| HV (kV) | MV(kV) | BT (kV) | |||||||
| 31500 | 220±8*1.25% | 69 115 121 | 6.3 6.6 10.5 11 35 37 38.5 | YNyn0d11 | 44 | 162 | 0.77 | 100/100/100 100/50/100 100/100/50 | 12-14 22-24 7-9 |
| 40000 | 52 | 189 | 0.7 | ||||||
| 50000 | 60 | 225 | 0.63 | ||||||
| 63000 | 70 | 261 | 0.63 | ||||||
| 90000 | 92 | 351 | 0.56 | ||||||
| 120000 | 10.5 11 35 37 38.5 | 115 | 432 | 0.56 | |||||
| 150000 | 135 | 513 | 0.49 | ||||||
| 180000 | 156 | 630 | 0.49 | ||||||
| 240000 | 193 | 780 | 0.45 | ||||||
| Transformador de potência trifásico com três enrolamentos e acoplamento de palavras para troca em carga | |||||||||
| 31500 | 220±8*1.25% | 115 121 | 6.3 6.6 10.5 11 35 37 38.5 | YNa0d11 | 25 | 108 | 0.56 | 100/100/50 | 8-10 28-34 18-24 |
| 40000 | 30 | 132 | 0.56 | ||||||
| 50000 | 36 | 157 | 0.49 | ||||||
| 63000 | 42 | 189 | 0.49 | ||||||
| 90000 | 51 | 247 | 0.42 | ||||||
| 120000 | 10.5 11 35 37 38.5 | 64 | 307 | 0.42 | |||||
| 150000 | 76 | 365 | 0.35 | ||||||
| 180000 | 85 | 419 | 0.35 | ||||||
| 240000 | 104 | 540 | 0.3 | ||||||
Sobre a Tengyi
Somos uma empresa de primeira linha especializada em projetar, fabricar e testar uma ampla gama de transformadores.
Nossas avançadas instalações de produção cobrem mais de 11.000 metros quadrados e apresentam uma capacidade máxima de elevação de 240 toneladas, o que nos permite atingir uma impressionante capacidade de produção anual de 12.000 MVA.
Fornecemos transformadores adequados para faixas de tensão de 52 a 800 kV, com potências nominais de 20 a 600 MVA, e nossos autotransformadores podem atingir capacidades de até 1.000 MVA.

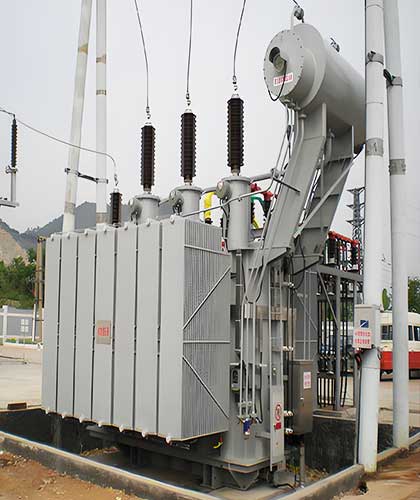

Casos globais

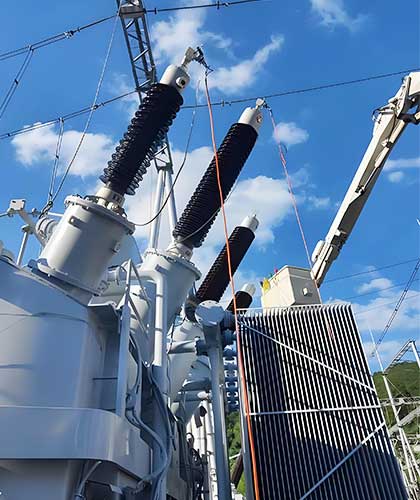

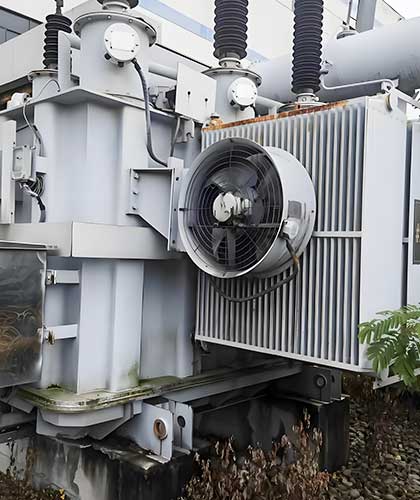

Operação do transformador de energia na Armênia

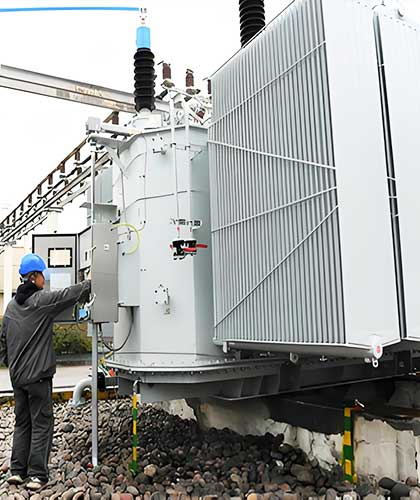

Ptorre Teste de transformador no local em El Salvador
Ptorre Operação de transformadores no Senegal
Ptorre Instalação de transformadores em Cingapura
Feedback do cliente
ATAROUWAIZOUNDINE
- do Togo
Os transformadores da Tengyi reduziram muito nossas perdas de energia. O baixo aumento de temperatura e o design robusto garantem a confiabilidade, mesmo durante picos de carga. Estamos muito satisfeitos com sua qualidade e eficiência.
★★★★★
OLABODE TOSIN
- da Nigéria
Os transformadores de alta tensão que compramos da Tengyi provaram ser incrivelmente duráveis. Mesmo em condições adversas, eles mantêm o desempenho e não apresentam sinais de desgaste, o que é crucial para nossas operações.
★★★★★

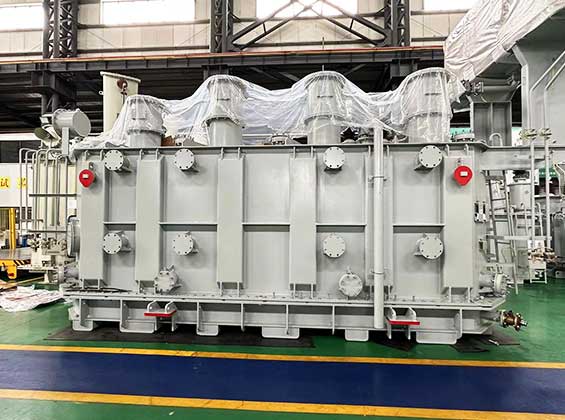

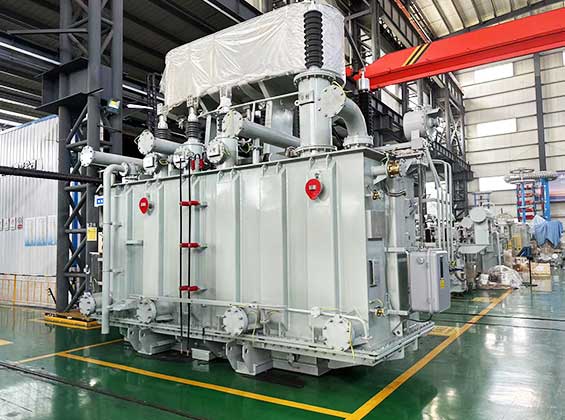

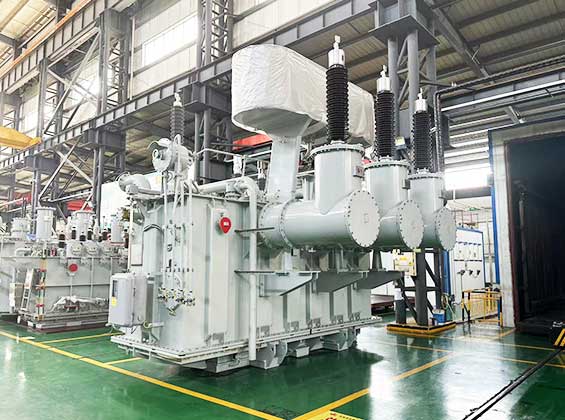

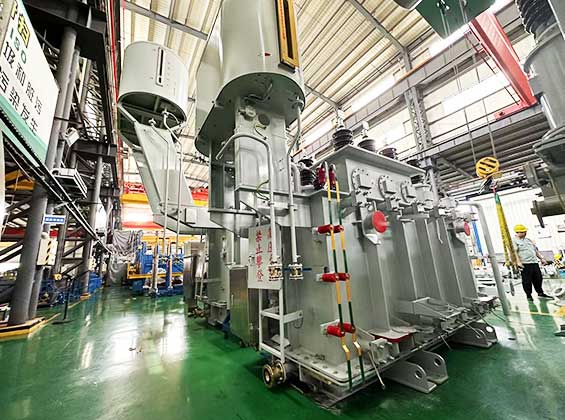

Oficina de transformadores de potência

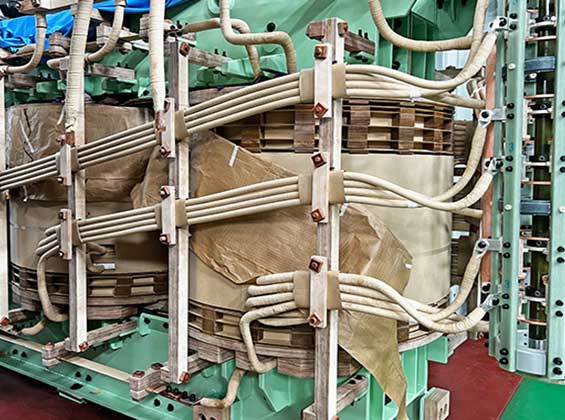

Detalhes da produção do transformador

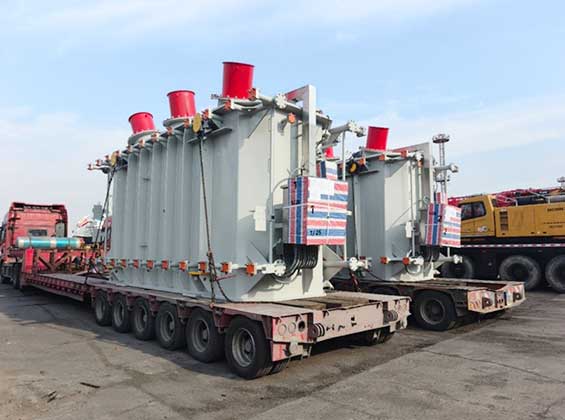

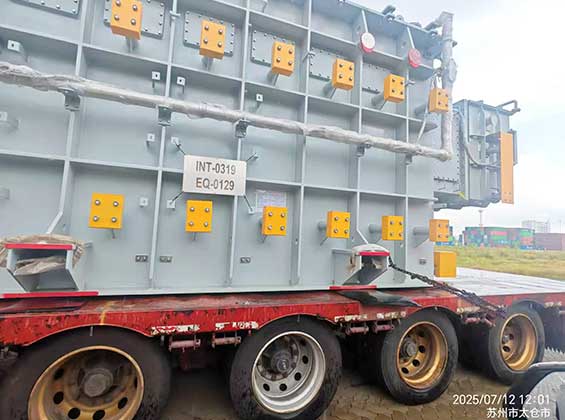

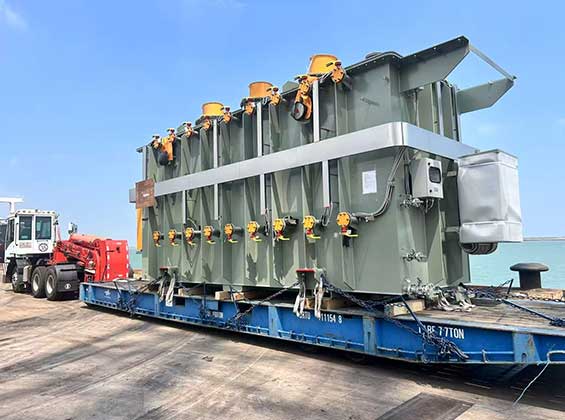

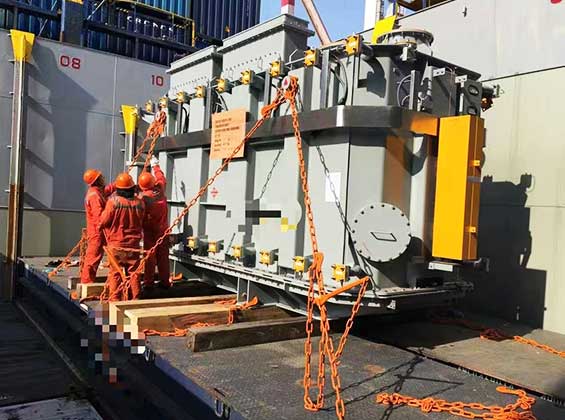

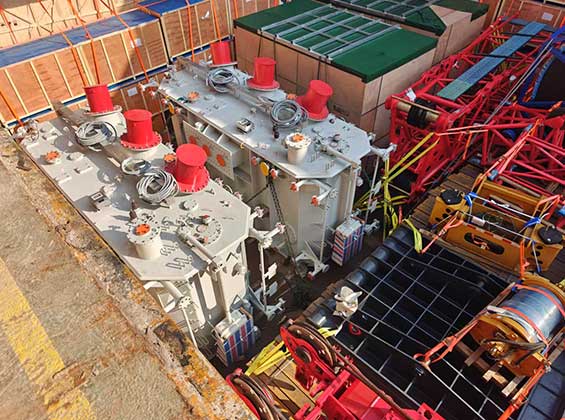

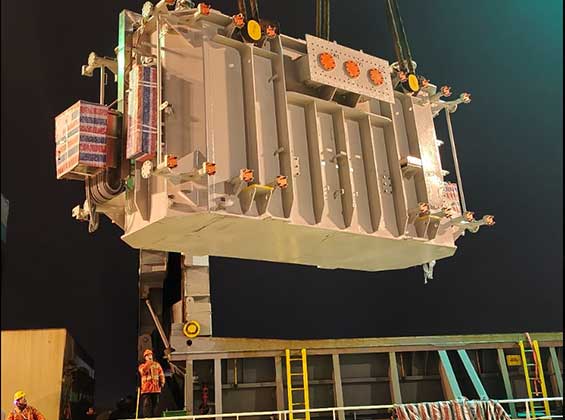

Remessa de transformadores
Componentes

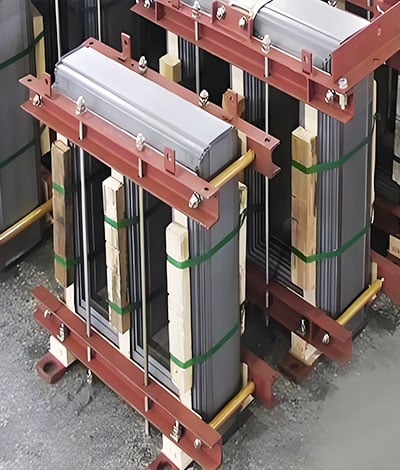

Núcleo
Usos principais do Tengyi Chapas de aço silício laminadas a frio, de alta qualidade e com grãos orientados, com alta condutividade magnética. A avançada tecnologia de corte automatizado garante que as rebarbas nas bordas cortadas sejam inferiores a 0,02 mm.
É empregado um projeto exclusivo de yoke não sobreposto, com chapas de aço silício unidas por meio de uma junta escalonada de 45 graus de inclinação total. Após o empilhamento, o núcleo (três colunas e dois yokes) é comprimido e colado com resina epóxi, criando um conjunto rígido e plano com alta precisão vertical. Isso melhora o desempenho sem carga e reduz o ruído.
As placas de suporte prendem as colunas do núcleo contra os enrolamentos internos. As forquilhas são apertadas com fita de fibra de vidro impregnada de resina epóxi, e a forquilha inferior é firmemente mantida contra a seção inferior do tanque de óleo por parafusos de contrapressão. A torre superior é fixada adicionalmente à seção superior do tanque de óleo em três pontos, garantindo que o núcleo do transformador permaneça estável e imóvel dentro do tanque durante o transporte.
Enrolamentos
Os enrolamentos de alta tensão da Tengyi utilizam uma estrutura contínua e trançada para otimizar a distribuição de tensão em condições de surto, resultando em um campo elétrico mais uniforme. As bordas arredondadas nas estruturas de suporte e nos espaçadores aumentam ainda mais a confiabilidade do isolamento.
Um projeto interno de enrolamento incorpora uma estrutura de duto de óleo sinuoso para garantir um resfriamento completo em todos os enrolamentos, minimizando o aumento da temperatura, reduzindo os pontos quentes e prolongando a vida útil do isolamento.
São fornecidos enrolamentos de derivação separados para a regulagem de alta e média tensão, equilibrando os amperes-voltas em cada enrolamento. Isso reduz efetivamente as forças eletromagnéticas axiais durante curtos-circuitos, melhorando a capacidade do transformador de resistir a eventos súbitos de curto-circuito. Os enrolamentos empregam um design radial de "margem zero". A secagem minuciosa e o encaixe preciso são implementados entre o núcleo e o enrolamento de baixa tensão, entre os enrolamentos de baixa tensão, alta tensão e tap, e entre as estruturas de suporte e os componentes adjacentes. Isso garante compactação e concentricidade excepcionais do enrolamento.

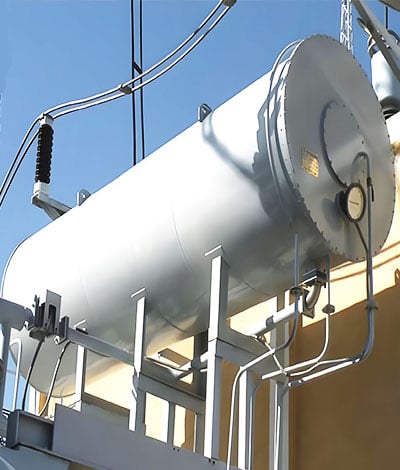

Tanque de óleo
O tanque de armazenamento de óleo da Tengyi é construído a partir de uma ampla chapa de aço de peça única, formada em uma estrutura corrugada. Isso elimina as soldas, aumentando a resistência mecânica e proporcionando um efeito dissipativo que reduz o ruído. Os canais de fiação do circuito secundário e o gabinete de controle são feitos de aço inoxidável para um design limpo e esteticamente agradável.
Todas as superfícies de vedação são usinadas com precisão e utilizam materiais de vedação de alta qualidade. O topo do tanque apresenta uma ranhura de vedação dupla, com a vedação externa protegendo a vedação interna dos elementos atmosféricos e da radiação UV, maximizando a vida útil e a confiabilidade da vedação.
Outros componentes
Buchas: São isolantes que permitem que os cabos de alta tensão passem com segurança pela parede do tanque sem risco de arco elétrico ou curto-circuito. Eles são projetados para suportar altas tensões e fornecer isolamento elétrico confiável.
Sistema de isolamento: Ele evita flashovers elétricos (arcos de eletricidade) e curtos-circuitos entre os enrolamentos e o núcleo, ou entre os próprios enrolamentos. Esse sistema é composto de várias camadas, incluindo isolamento sólido (por exemplo, papel, papelão) e isolamento líquido (por exemplo, óleo de transformador). O óleo também serve para resfriar o transformador.
Trocador de torneiras: Esse é um componente opcional, mas muito comum em transformadores de alta tensão. Ele permite ajustes na tensão de saída para manter um nível de tensão estável, mesmo se a tensão de entrada ou a carga variar. Normalmente, ele está localizado no enrolamento secundário e pode ser ajustado enquanto o transformador estiver energizado (sob mudança de tap de carga) ou desenergizado.
Sistema de resfriamento: Os transformadores de alta tensão geram um calor significativo, portanto, é essencial um resfriamento eficaz. Isso pode envolver circulação de óleo, resfriamento a ar ou até mesmo resfriamento a água, dependendo do tamanho e da potência nominal do transformador. O sistema de resfriamento é fundamental para manter as temperaturas operacionais seguras e evitar danos.
Esses componentes trabalham juntos para transformar com eficiência e segurança a eletricidade de alta tensão no nível de tensão desejado para distribuição ou uso. O projeto preciso e os materiais usados variam de acordo com a aplicação específica e os requisitos de potência do transformador.
Citação do transformador Tengyi
Oferecemos produtos personalizados com níveis de tensão variados para atender aos requisitos de diferentes redes de energia nacionais e fornecemos serviços de OEM.
Seus principais parâmetros do transformador (tensão, capacidade, perda e outros)?
O ambiente operacional do seu transformador (altitude, temperatura, umidade, localização, etc.)?
Outros requisitos personalizados (comutador de derivação, cor, travesseiro de óleo, etc.)?
Quantidade mínima do pedido: 1 unidade
