Trasformatore di potenza
Offrire prodotti progettati su misura con vari livelli di tensione per soddisfare i requisiti delle diverse reti elettriche nazionali e fornire servizi OEM.
Trasformatore di potenza in vendita
Il trasformatore di potenza Tengyi è affidabile, efficiente e progettato per garantire prestazioni ottimali. Ideale per centrali elettriche, sottostazioni, grandi fabbriche e imprese petrolchimiche. Garantisce prestazioni affidabili per applicazioni industriali e di rete.
Parametri principali
Potenza nominale: 6.3-240MVA
Tensione primaria: 66kV; 110kV; 220kV; Personalizzare
Tensione secondaria: 6,3kV-69kV; Personalizzazione
Condizioni di lavoro
L'altitudine non deve superare i 1000 metri.
La temperatura dell'ambiente operativo deve essere compresa tra -25℃ e +40℃.
L'umidità relativa non deve superare i 90% (+25℃).
L'inclinazione verticale non supera i 5°.
La velocità del vento esterno non supera i 35 m/s.
Vantaggi del trasformatore di potenza Tengyi
Il trasformatore di potenza principale di Tengyi fornisce una trasformazione efficiente della tensione, garantendo una distribuzione affidabile dell'energia in varie applicazioni. Il suo design robusto aumenta la durata e riduce al minimo le esigenze di manutenzione. Inoltre, il trasformatore è stato progettato per garantire prestazioni elevate, sicurezza ed efficienza energetica, rendendolo adatto sia alle aree urbane che a quelle industriali.
Bassi livelli di rumore
Riduce al minimo l'inquinamento acustico ambientale, garantendo un funzionamento più silenzioso nelle aree urbane e residenziali. Questa caratteristica migliora l'accettazione da parte della comunità e riduce i disturbi legati al rumore.
Aumento della temperatura
Offre una forte capacità di sovraccarico, mantenendo un funzionamento efficiente anche in presenza di una domanda elevata. Questa caratteristica contribuisce a prevenire il surriscaldamento e a prolungare la vita utile del trasformatore.
Bassa perdita di energia
Ottimizza la struttura energetica riducendo le perdite di potenza, con conseguente miglioramento dell'efficienza e risparmio economico. Ciò contribuisce a rendere il sistema di distribuzione dell'energia più sostenibile ed economico.
Scarica parziale minima
Assicura un funzionamento stabile e affidabile riducendo le sollecitazioni elettriche, prolungando la durata del trasformatore e migliorando le prestazioni in varie condizioni di carico.
Design senza perdite
Il trasformatore di potenza Tengyi offre elevate prestazioni di tenuta, evitando perdite di olio o di refrigerante. Ciò garantisce la sicurezza ambientale e riduce il rischio di contaminazione, mantenendo l'integrità operativa.
Funzionamento senza manutenzione
Riduce i costi di manutenzione del cliente eliminando la necessità di interventi frequenti. Questo vantaggio garantisce prestazioni e affidabilità costanti con interventi minimi.
Progettazione di trasformatori di potenza da 110kV, 25000kVA
Specifica del trasformatore di potenza trifase a doppio avvolgimento con cambio di carico
| Capacità nominale (kVA) | Tensione combinata | Gruppo Vector | Perdita a vuoto (kw) | 75℃ Perdita di carico (kw1) | Corrente a vuoto (%) | Impendenza di cortocircuito (%) | |
| HV(kV) | LV(kV) | ||||||
| 6300 | 110±8*1.25% | 6.3 6.6 10.5 11 | YNd11 | 10 | 36 | 0.8 | 10.5 |
| 8000 | 12 | 45 | 0.8 | ||||
| 10000 | 14.2 | 53 | 0.74 | ||||
| 12500 | 16.8 | 63 | 0.74 | ||||
| 16000 | 20.2 | 77 | 0.69 | ||||
| 20000 | 24 | 93 | 0.69 | ||||
| 25000 | 28.4 | 110 | 0.64 | ||||
| 31500 | 33.8 | 133 | 0.64 | ||||
| 40000 | 40.4 | 156 | 0.58 | ||||
| 50000 | 47.8 | 194 | 0.58 | ||||
| 63000 | 56.8 | 234 | 0.52 | ||||
Specifiche del trasformatore di potenza trifase a tre avvolgimenti con cambio di carico
| Capacità nominale (kVA) | Tensione combinata | Gruppo Vector | Perdita a vuoto (kw) | 75℃ Perdita di carico (kw1) | Corrente a vuoto (%) | Impendenza di cortocircuito (%) | ||
| HV(kV) | MV(kV) | LV(kV) | ||||||
| 6300 | 110±8*1.25% | 35 37 38.5 | 6.3 6.6 10.5 11 | YNyn0d11 | 12 | 47 | 0.95 | 10.5 17.5-18.5 6.5 |
| 8000 | 14.4 | 56 | 0.95 | |||||
| 10000 | 17.1 | 66 | 0.89 | |||||
| 12500 | 20.2 | 78 | 0.89 | |||||
| 16000 | 24.2 | 95 | 0.84 | |||||
| 20000 | 28.6 | 112 | 0.84 | |||||
| 25000 | 33.8 | 133 | 0.78 | |||||
| 31500 | 40.2 | 157 | 0.78 | |||||
| 40000 | 48.2 | 189 | 0.73 | |||||
| 50000 | 56.9 | 225 | 0.73 | |||||
| 63000 | 67.7 | 270 | 0.67 | |||||
Specificazione del trasformatore di potenza con autoaccoppiamento a tre avvolgimenti trifase non eccitante di campo
| Capacità nominale (kVA) | Tensione combinata | Gruppo Vector | Combinazione Step Up | Combinazione step-down | Impendenza di cortocircuito (%) | |||||||
| HV(kV) | MV(kV) | LV(kV) | Perdita a vuoto (kw) | Perdita di carico (kw) | Corrente a vuoto (%) | Perdita a vuoto (kw) | Perdita di carico (kw) | Corrente a vuoto (%) | Step-up | Step-down | ||
| 31500 | 220±2*2,5% 242±2*2,5% | 115 121 | 6.6 10.5 11 35 37 38.5 | YNa0d11 | 25 | 117 | 0.57 | 22 | 99 | 0.5 | 12-14 8-12 14-18 | 8-10 28-34 18-24 |
| 40000 | 29 | 144 | 0.57 | 26 | 121 | 0.5 | ||||||
| 50000 | 34 | 170 | 0.5 | 30 | 144 | 0.43 | ||||||
| 63000 | 40 | 201 | 0.5 | 36 | 171 | 0.43 | ||||||
| 90000 | 50 | 276 | 0.43 | 46 | 234 | 0.36 | ||||||
| 120000 | 10.5 11 13.8 15.75 18 35 37 38.5 | 62 | 340 | 0.43 | 56 | 288 | 0.6 | |||||
| 150000 | 73 | 405 | 0.36 | 66 | 342 | 0.33 | ||||||
| 180000 | 84 | 463 | 0.36 | 76 | 387 | 0.33 | ||||||
| 240000 | 99 | 595 | 0.33 | 89 | 504 | 0.25 | ||||||
Specifica del trasformatore di potenza trifase a doppio avvolgimento con cambio di carico
| Capacità nominale (kVA) | Tensione combinata | Gruppo Vector | Perdita a vuoto (kw) | 75℃ Perdita di carico (kw1) | Corrente a vuoto (%) | Impendenza di cortocircuito (%) | |
| HV(kV) | LV(kV) | ||||||
| 31500 | 220±8*1.25% | 6.3 6.6 10.5 11 35 37 38.5 | YNa0d11 | 38 | 135 | 0.7 | 12-14 |
| 40000 | 45 | 157 | 0.63 | ||||
| 50000 | 54 | 189 | 0.56 | ||||
| 63000 | 63 | 220 | 0.56 | ||||
| 90000 | 80 | 288 | 0.49 | ||||
| 120000 | 10.5 11 35 37 38.5 | 99 | 346 | 0.49 | |||
| 150000 | 116 | 405 | 0.42 | ||||
| 180000 | 135 | 468 | 0.42 | ||||
| 120000 | 66 69 | 102 | 355 | 0.49 | |||
| 150000 | 120 | 415 | 0.42 | ||||
| 180000 | 140 | 475 | 0.42 | ||||
Specifiche del trasformatore di potenza a tre avvolgimenti trifase
| Trasformatore di potenza trifase a tre avvolgimenti con cambio di carico | |||||||||
| Capacità nominale (kVA) | Tensione combinata | Gruppo Vector | Perdita a vuoto (kw) | 75℃ Perdita di carico (kw1) | Corrente a vuoto (%) | Assegnazione di capacità (%) | Impendenza di cortocircuito (%) | ||
| HV(kV) | MV(kV) | LV(kV) | |||||||
| 31500 | 220±8*1.25% | 69 115 121 | 6.3 6.6 10.5 11 35 37 38.5 | YNyn0d11 | 44 | 162 | 0.77 | 100/100/100 100/50/100 100/100/50 | 12-14 22-24 7-9 |
| 40000 | 52 | 189 | 0.7 | ||||||
| 50000 | 60 | 225 | 0.63 | ||||||
| 63000 | 70 | 261 | 0.63 | ||||||
| 90000 | 92 | 351 | 0.56 | ||||||
| 120000 | 10.5 11 35 37 38.5 | 115 | 432 | 0.56 | |||||
| 150000 | 135 | 513 | 0.49 | ||||||
| 180000 | 156 | 630 | 0.49 | ||||||
| 240000 | 193 | 780 | 0.45 | ||||||
| Trasformatore di potenza trifase a tre avvolgimenti con cambio di carico ad accoppiamento di parola | |||||||||
| 31500 | 220±8*1.25% | 115 121 | 6.3 6.6 10.5 11 35 37 38.5 | YNa0d11 | 25 | 108 | 0.56 | 100/100/50 | 8-10 28-34 18-24 |
| 40000 | 30 | 132 | 0.56 | ||||||
| 50000 | 36 | 157 | 0.49 | ||||||
| 63000 | 42 | 189 | 0.49 | ||||||
| 90000 | 51 | 247 | 0.42 | ||||||
| 120000 | 10.5 11 35 37 38.5 | 64 | 307 | 0.42 | |||||
| 150000 | 76 | 365 | 0.35 | ||||||
| 180000 | 85 | 419 | 0.35 | ||||||
| 240000 | 104 | 540 | 0.3 | ||||||
Informazioni su Tengyi
Siamo un'azienda leader specializzata nella progettazione, produzione e collaudo di un'ampia gamma di trasformatori.
Il nostro avanzato impianto di produzione si estende su oltre 11.000 metri quadrati e dispone di una capacità massima di sollevamento di 240 tonnellate, consentendoci di raggiungere un'impressionante capacità produttiva annuale di 12.000 MVA.
Forniamo trasformatori adatti a campi di tensione da 52 a 800 kV, con potenze da 20 a 600 MVA, e i nostri autotrasformatori possono raggiungere capacità fino a 1.000 MVA.
Casi globali
Funzionamento dei trasformatori di potenza in Armenia
Power Test in loco dei trasformatori in El Salvador
Power Funzionamento dei trasformatori in Senegal
Power Installazione di trasformatori a Singapore
Feedback dei clienti
ATAROUWAIZOUNDINE
- dal Togo
I trasformatori Tengyi hanno ridotto notevolmente le nostre perdite di energia. Il basso aumento di temperatura e il design robusto garantiscono l'affidabilità, anche durante i picchi di carico. Siamo molto soddisfatti della loro qualità ed efficienza".
★★★★★
OLABODE TOSIN
- dalla Nigeria
I trasformatori ad alta tensione che acquistiamo da Tengyi si sono dimostrati incredibilmente resistenti. Anche in condizioni difficili, mantengono le prestazioni e non mostrano segni di usura, il che è fondamentale per le nostre operazioni.
★★★★★
Workshop sui trasformatori di potenza
Dettagli sulla produzione dei trasformatori
Spedizione del trasformatore
Componenti
Nucleo
Il nucleo di Tengyi utilizza lamiere di acciaio al silicio di alta qualità, laminate a freddo e a grana orientata, con elevata conducibilità magnetica. L'avanzata tecnologia di cesoiatura automatizzata garantisce che le bave sui bordi di taglio siano inferiori a 0,02 mm.
Viene utilizzato un esclusivo design a gioghi non sovrapposti, con lamiere in acciaio al silicio unite mediante un giunto a gradini a pendenza piena di 45 gradi. Dopo l'impilamento, il nucleo (tre colonne e due gioghi) viene compresso e incollato con resina epossidica, creando un gruppo rigido e piatto con un'elevata precisione verticale. Questo migliora le prestazioni a vuoto e riduce il rumore.
Le piastre di supporto fissano le colonne del nucleo contro gli avvolgimenti interni. I gioghi sono serrati con nastro in fibra di vetro impregnato di resina epossidica e il giogo inferiore è tenuto saldamente contro la sezione inferiore del serbatoio dell'olio da bulloni di contropressione. Il giogo superiore è inoltre fissato alla sezione superiore del serbatoio dell'olio in tre punti, per garantire che il nucleo del trasformatore rimanga stabile e inamovibile all'interno del serbatoio durante il trasporto.
Avvolgimenti
Gli avvolgimenti ad alta tensione di Tengyi utilizzano una struttura continua a trefoli per ottimizzare la distribuzione della tensione in condizioni di sovratensione, ottenendo un campo elettrico più uniforme. I bordi arrotondati delle strutture di supporto e dei distanziatori migliorano ulteriormente l'affidabilità dell'isolamento.
Il design interno dell'avvolgimento incorpora una struttura a meandri del condotto dell'olio per garantire un raffreddamento completo degli avvolgimenti, minimizzando l'aumento della temperatura, riducendo i punti caldi e prolungando la durata dell'isolamento.
Per la regolazione dell'alta e della media tensione sono previsti avvolgimenti di regolazione separati, che bilanciano gli ampere-giri in ciascun avvolgimento. Ciò riduce efficacemente le forze elettromagnetiche assiali durante i cortocircuiti, migliorando la capacità del trasformatore di resistere a eventi di cortocircuito improvvisi. Gli avvolgimenti adottano un design radiale "a margine zero". Tra il nucleo e l'avvolgimento a bassa tensione, tra gli avvolgimenti a bassa tensione, ad alta tensione e quelli di derivazione, nonché tra le strutture di supporto e i componenti circostanti, vengono realizzati un'accurata asciugatura e un montaggio preciso. Ciò garantisce un'eccezionale compattezza e concentricità degli avvolgimenti.
Serbatoio dell'olio
Il serbatoio di stoccaggio dell'olio di Tengyi è costruito da un'ampia lamiera d'acciaio in un unico pezzo, formata da una struttura ondulata. Questo elimina le saldature, aumentando la resistenza meccanica e fornendo un effetto dissipativo che riduce il rumore. I canali di cablaggio del circuito secondario e l'armadio di controllo sono realizzati in acciaio inox per un design pulito ed esteticamente gradevole.
Tutte le superfici di tenuta sono lavorate con precisione e utilizzano materiali di tenuta di alta qualità. La parte superiore del serbatoio presenta una scanalatura a doppia tenuta, con la guarnizione esterna che protegge quella interna dagli elementi atmosferici e dai raggi UV, massimizzando la durata e l'affidabilità della tenuta.
Altri componenti

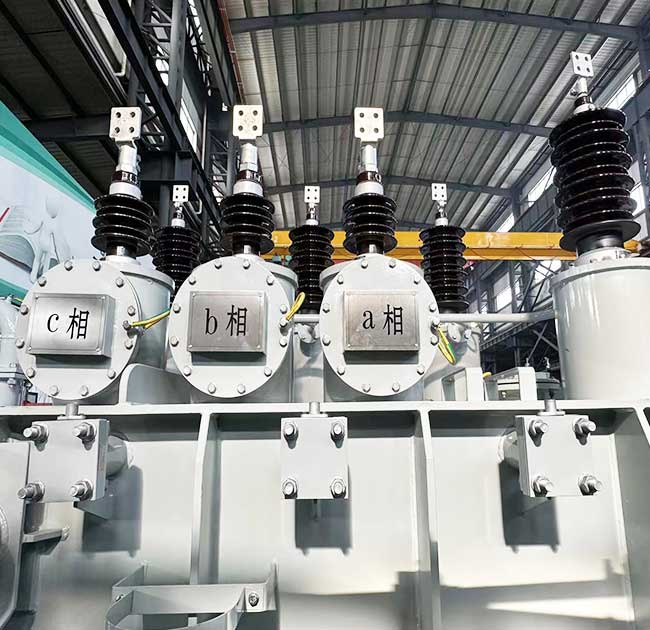

Boccole: Si tratta di isolanti che consentono ai cavi ad alta tensione di passare in modo sicuro attraverso la parete del serbatoio senza rischiare archi o cortocircuiti. Sono progettati per resistere alle alte tensioni e fornire un isolamento elettrico affidabile.
Sistema di isolamento: Impedisce i flashover elettrici (archi di elettricità) e i cortocircuiti tra gli avvolgimenti e il nucleo o tra gli avvolgimenti stessi. Questo sistema è composto da più strati, tra cui un isolamento solido (ad esempio, carta, cartone pressato) e un isolamento liquido (ad esempio, olio per trasformatori). L'olio serve anche a raffreddare il trasformatore.

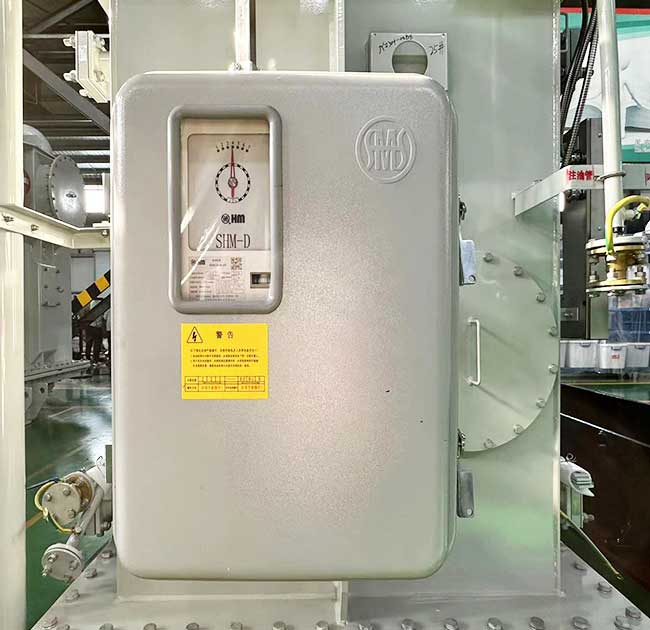

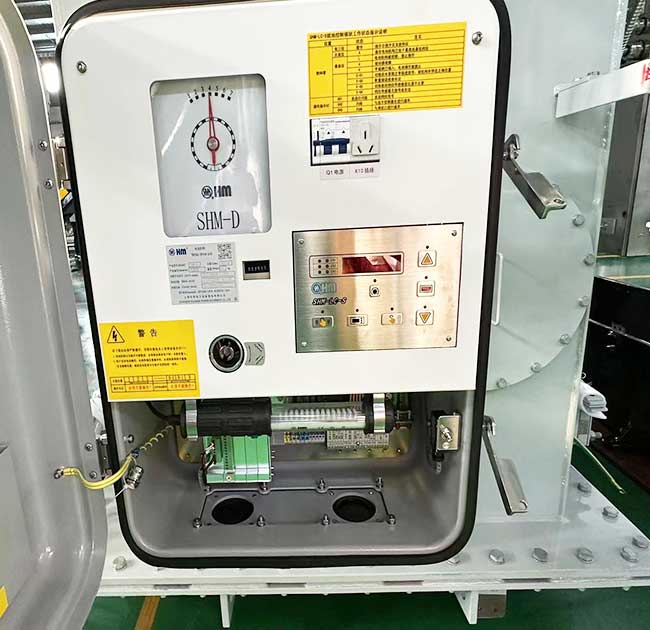

Cambio di rubinetto: È un componente opzionale, ma molto comune nei trasformatori ad alta tensione. Consente di regolare la tensione di uscita per mantenere un livello di tensione stabile, anche se la tensione di ingresso o il carico variano. In genere si trova sull'avvolgimento secondario e può essere regolato mentre il trasformatore è alimentato (con cambio di carico) o disalimentato.
Sistema di raffreddamento: I trasformatori ad alta tensione generano un notevole calore, per cui è essenziale un raffreddamento efficace. A seconda delle dimensioni e della potenza del trasformatore, si può ricorrere alla circolazione dell'olio, al raffreddamento ad aria o addirittura ad acqua. Il sistema di raffreddamento è fondamentale per mantenere le temperature di esercizio sicure e prevenire i danni.
Questi componenti lavorano insieme per trasformare in modo efficiente e sicuro l'elettricità ad alta tensione nel livello di tensione desiderato per la distribuzione o l'utilizzo. Il design preciso e i materiali utilizzati variano a seconda dell'applicazione specifica e dei requisiti di potenza del trasformatore.
Citazione Trasformatore Tengyi
Offriamo prodotti progettati su misura con vari livelli di tensione per soddisfare i requisiti delle diverse reti elettriche nazionali e forniamo servizi OEM.
I parametri principali del trasformatore (tensione, capacità, perdita e altri)?
L'ambiente di funzionamento del trasformatore (altitudine, temperatura, umidità, posizione, ecc.)?
Altri requisiti personalizzati (commutatore, colore, cuscino d'olio, ecc.)?
Quantità minima ordinabile: 1 unità
