Transformateur de distribution
Offrir des produits sur mesure avec différents niveaux de tension pour répondre aux exigences des différents réseaux électriques nationaux et fournir des services OEM.
Transformateur de distribution à vendre
Nos transformateurs de distribution utilisent une technologie avancée pour maximiser l'efficacité de l'abaissement de la puissance à haute tension, minimisant ainsi les pertes de transmission d'énergie.
Il est essentiel pour abaisser la tension de l'électricité à partir des sous-stations à des tensions plus basses adaptées à l'usage résidentiel, commercial et industriel.
Paramètres principaux
Puissance nominale : 10-20000 kVA
Tension primaire : 6-11 kV
Tension secondaire : 400V ; 690V
Conditions de travail
L'altitude ne doit pas dépasser 1000 mètres
La température de fonctionnement doit être comprise entre -25℃ et +40℃.
L'humidité relative ne doit pas dépasser 90%(+25℃）).
L'inclinaison verticale ne dépasse pas 5°.
La vitesse du vent extérieur ne dépasse pas 35 m/s.
S11 MTZ On-Load Automatic Tuning Capacitor (condensateur d'accord automatique en charge)
Avantages du transformateur de distribution Tengyi
Conception haut de gamme à basse tension
L'utilisation d'un enroulement de feuilles de cuivre à basse tension avec des matériaux isolants de classe A de haute qualité permet d'obtenir une rigidité diélectrique supérieure et une fiabilité à long terme.
Haute résistance mécanique
Le faible flux de fuite du transformateur et sa construction robuste lui confèrent une résistance mécanique exceptionnelle et une capacité supérieure de résistance aux courts-circuits.
Structure de base avancée
La structure du noyau à 45° à stratification étagée minimise les pertes dans le noyau, ce qui réduit le bruit et améliore l'efficacité énergétique globale.
Protection supérieure contre la foudre
Tengyi utilise une technologie d'enroulement de bandes de cuivre à haute tension qui améliore considérablement la résistance du transformateur aux coups de foudre, garantissant un fonctionnement fiable dans des conditions météorologiques extrêmes, même en cas d'orage.
Matériau de base optimisé
L'utilisation d'acier au silicium à grains orientés laminé à froid de haute qualité provenant de sources réputées (Baosteel, Wuhan Iron and Steel) garantit de faibles pertes dans le noyau, ce qui permet d'améliorer l'efficacité énergétique et de réduire les coûts d'exploitation.
Isolation supérieure de l'enroulement
La combinaison de feuilles de cuivre (basse tension) et de fils de cuivre isolés spécialisés (haute tension), ainsi que de matériaux isolants de qualité supérieure, garantit une excellente rigidité diélectrique et empêche la rupture de l'isolation.
Conception de transformateurs de distribution 10 kV, 1600kVA
Spécifications
| Capacité | Tension nominale et tension à vide | Vecteur GroupSymbol | Perte de charge NO（W） | Perte de charge（W） | Courant à vide (%) | Impédance de court-circuit (%) | ||
| H.V(kv) | Haute pression Gamme de prises (%) | L.V(kv) | ||||||
| 30 | 11 10.5 10 6.3 6 | ±5% ±2×2.5% | 0.4 0.69 | Dyn11 Yyn0 | 100 | 630/600 | 1.5 | 4 |
| 50 | 130 | 910/870 | 1.3 | 4 | ||||
| 63 | 150 | 1090/1040 | 1.2 | 4 | ||||
| 80 | 180 | 1310/1250 | 1.2 | 4 | ||||
| 100 | 200 | 1580/1500 | 1.1 | 4 | ||||
| 125 | 240 | 1890/1800 | 1.1 | 4 | ||||
| 160 | 280 | 2310/2200 | 1 | 4 | ||||
| 200 | 340 | 2730/2600 | 1 | 4 | ||||
| 250 | 400 | 3200/3050 | 0.9 | 4 | ||||
| 315 | 480 | 3830/3650 | 0.9 | 4 | ||||
| 400 | 570 | 4520/4300 | 0.8 | 4 | ||||
| 500 | 680 | 5410/5150 | 0.8 | 4 | ||||
| 630 | 810 | 6200 | 0.6 | 4.5 | ||||
| 800 | 980 | 7500 | 0.6 | 4.5 | ||||
| 1000 | 1150 | 10300 | 0.6 | 4.5 | ||||
| 1250 | 1360 | 12000 | 0.5 | 4.5 | ||||
| 1600 | 1640 | 14500 | 0.5 | 4.5 | ||||
| 2000 | 1940 | 18300 | 0.4 | 5 | ||||
| 2500 | 2290 | 21200 | 0.4 | 5 | ||||
À propos de Tengyi
Nous sommes une entreprise de premier plan spécialisée dans la conception, la fabrication et le test d'une large gamme de transformateurs.
Nos installations de production de pointe couvrent plus de 11 000 mètres carrés et disposent d'une capacité de levage maximale de 240 tonnes, ce qui nous permet d'atteindre une capacité de production annuelle impressionnante de 12 000 MVA.
Nous fournissons des transformateurs adaptés à des plages de tension allant de 52 à 800 kV, avec des puissances de 20 à 600 MVA, et nos auto-transformateurs peuvent atteindre des capacités allant jusqu'à 1 000 MVA.
Cas mondiaux
Fonctionnement des transformateurs de distribution au Kazakhstan
Distribution Installation d'un transformateur au Ghana
Distribution Exploitation d'un transformateur en Libye
Type de boîte Distribution Transformateur au Kenya
Commentaires des clients
Ivan Kibona
- de Tanzanie
Nous utilisons ces transformateurs de distribution Tengyi depuis cinq ans dans notre installation industrielle, et ils ont toujours dépassé nos attentes.
Ils sont incroyablement fiables et ne nécessitent qu'une maintenance minimale. Nous n'avons connu aucun temps d'arrêt dû à des pannes de transformateur. Nous sommes très satisfaits de la qualité et des performances de ces unités.
★★★★★
Eng. Adiel Karima
- du Zimbabwe
L'efficacité énergétique de ces transformateurs de distribution est vraiment impressionnante. Depuis que nous avons opté pour ce nouveau modèle, nos factures d'énergie ont considérablement baissé.
La réduction de la consommation d'énergie n'est pas seulement rentable, elle contribue également à nos objectifs globaux en matière de durabilité environnementale. La conception robuste du transformateur et ses composants de haute qualité font clairement la différence.
★★★★★
Atelier sur les transformateurs de distribution

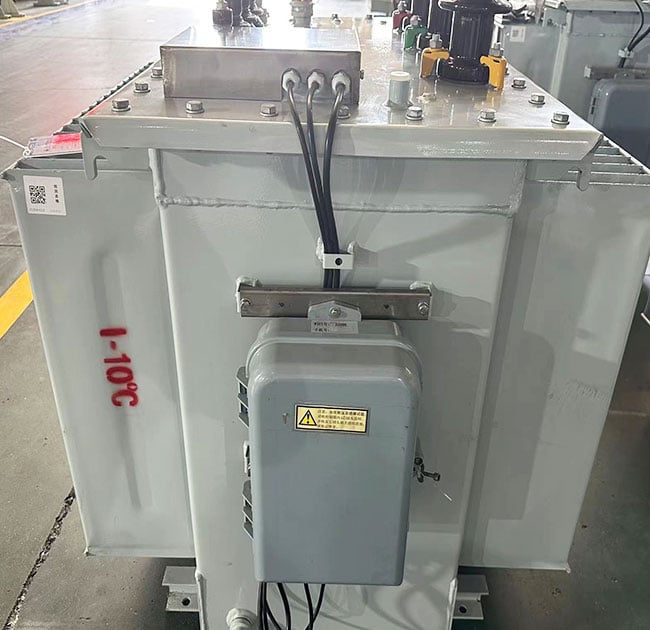

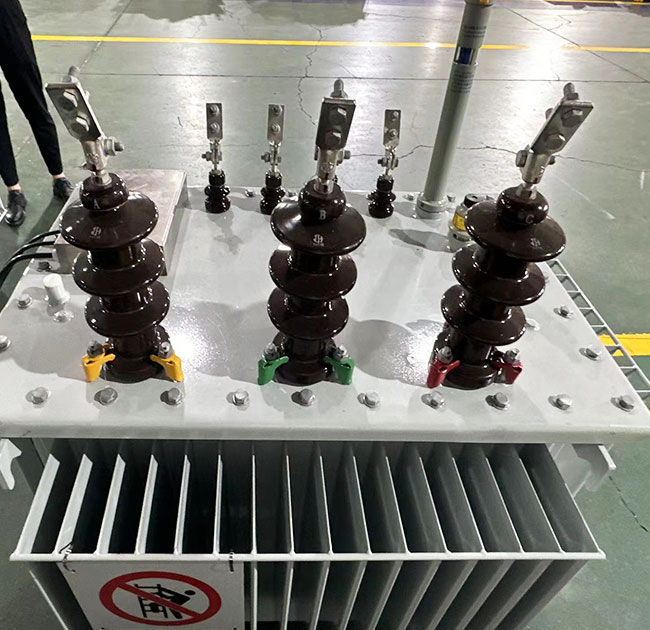

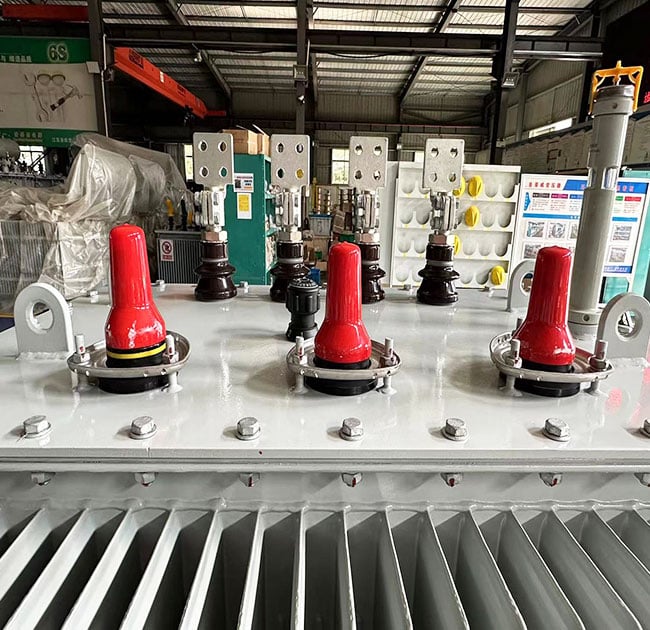

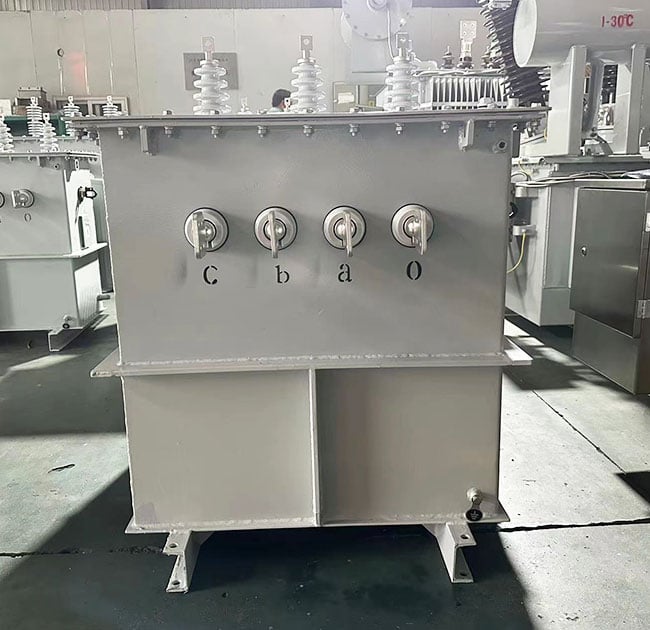

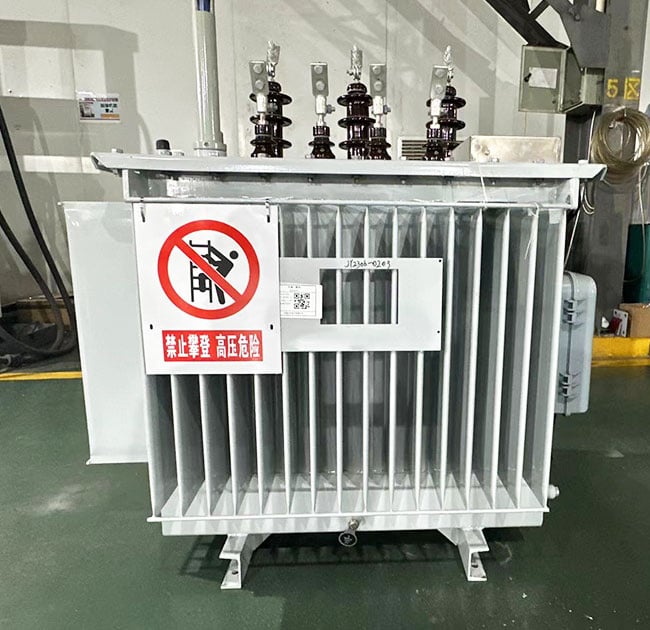

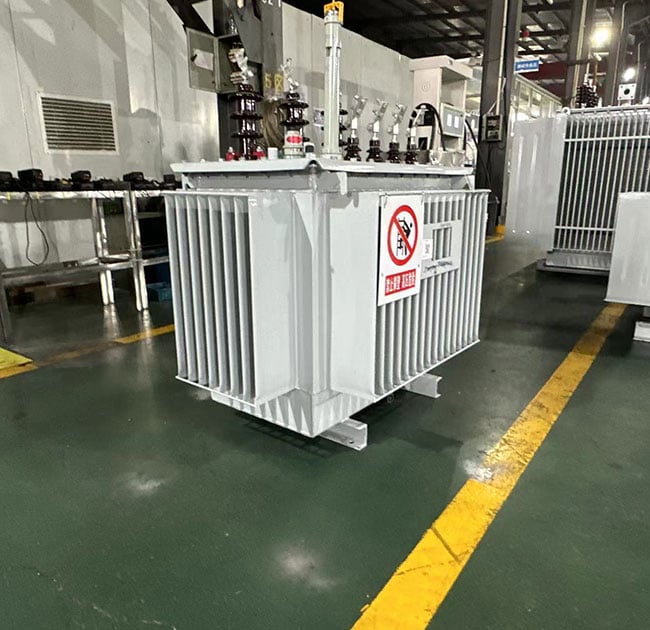

Transformateur de distribution Détails de la production
Qu'est-ce qu'un transformateur de distribution ?
Un transformateur de distribution (également appelé transformateur de distribution d'énergie) est un élément essentiel des réseaux électriques. Il abaisse la tension des centrales électriques à des niveaux de basse tension plus sûrs et utilisables par les utilisateurs finaux. Les applications courantes sont les suivantesles bâtiments résidentiels, les usines et les infrastructures rurales.
Transformateur de distribution Tengyi Caractéristiques principales :
- Efficacité énergétique
- Sur mesure pour des demandes différentes
- Durabilité pour les environnements industriels ou difficiles
Types de transformateurs de distribution : Choisir le bon pour vos besoins
Transformateur de distribution à sec
Idéal pour les installations intérieures telles que les hôpitaux, les centres de données et les zones urbaines où la sécurité incendie est essentielle. Ces transformateurs n'utilisent pas d'huile, ce qui réduit les risques d'incendie et les besoins de maintenance. Leur conception économe en énergie les rend adaptés à des environnements tels que les écoles ou les immeubles de bureaux.
Transformateur monté au plafond ou sur poteau
Parfaites pour les zones rurales, les installations temporaires et la distribution d'énergie extérieure rentable. Légers et faciles à installer, ils sont largement utilisés dans les régions agricoles ou les projets d'infrastructure rurale.
Transformateurs sur socle et souterrains
Conçus pour les infrastructures urbaines (parkings, trottoirs) nécessitant une résistance aux inondations et une réduction du bruit. Leur conception compacte et esthétique leur permet de s'intégrer harmonieusement dans les paysages urbains tout en les protégeant contre les conditions météorologiques extrêmes.
Types spécialisés
- Transformateur submersible: Utilisé dans les environnements à forte consommation d'eau, comme les fermes piscicoles ou les exploitations minières, pour fournir de l'énergie sous l'eau.
- Transformateur à trois enroulements: Alimente simultanément plusieurs circuits de tension, ce qui en fait la solution idéale pour les complexes industriels nécessitant des sorties simultanées à basse, moyenne et haute tension.
- Transformateur amorphe: Réduit la perte d'énergie dans les scénarios à forte charge tels que les centres de données ou les usines de fabrication, grâce au matériau non cristallin du noyau.
Spécifications des transformateurs de distribution : Tension, capacité et phase
Tension nominale
- Basse tension (BT):Transformateurs de distribution 10kV/0,433Vsont standard pour les utilisations résidentielles et les petites entreprises, réduisant la puissance pour les habitations et les bâtiments commerciaux légers.
- Moyenne tension (MT):Transformateurs de distribution 33kV/433Vdesservent les installations industrielles et les sous-stations électriques, en gérant efficacement la distribution d'énergie à moyenne tension.
Plage de capacité
- Petite capacité (10-50 kVA): Idéal pour les réseaux ruraux, les zones résidentielles monophasées et les petites entreprises nécessitant une alimentation minimale.
- Capacité moyenne (100-250 kVA): Convient aux bâtiments commerciaux de taille moyenne tels que les bureaux, les hôtels et les espaces de vente.
- Grande capacité (315-500 kVA): Nécessaire pour les opérations industrielles lourdes telles que les usines, les hôpitaux et les centres de données avec des exigences de charge élevées et continues.
Configuration des phases
- Transformateur triphasé: Alimente les moteurs et les équipements en milieu industriel, assurant un fonctionnement stable des machines.
- Transformateur monophasé: Utilisé dans les zones où les charges monophasées prédominent, telles que les maisons rurales ou les chantiers temporaires.
Comment choisir un transformateur de distribution ?
Examinez votre demande
- Pourbâtiments résidentiels, établir un ordre de prioritétransformateurs de distribution basse tension(par exemple.Transformateurs de distribution 10kVA) avec des fonctions de réduction du bruit.
- Eninstallations industrielles, sélectionnertransformateurs de distribution haute tensionet des modèles à haut rendement énergétique commetransformateurs à noyau amorphe.
Évaluer l'efficacité énergétique
Investir danstransformateurs de distribution à haut rendement énergétiquepour réduire les coûts d'exploitation à long terme, en particulier dans les environnements à forte charge tels que les centres de données.
Entretien et durée de vie
Choisissez des transformateurs avec des noyaux durables (noyau de transformateur de distribution) et des enroulements robustes pour minimiser les temps d'arrêt et les besoins de maintenance.
Guide détaillé des transformateurs de distribution : Tension, capacité et applications idéales par scénario
Par tension nominale
Transformateur de distribution 10kV
- Scénarios d'application:
- Réseaux électriques urbains/ruraux: Réduction de 10kV à 0,4kV/0,22kV pour les zones résidentielles, les magasins et les petites usines.
- Installations industrielles: Alimentation des équipements basse tension (par exemple, pompes, éclairage, systèmes CVC).
- Agriculture: Systèmes d'irrigation, matériel agricole et sous-stations rurales.
- Capacités typiquesLa puissance de l'appareil peut varier de 25 kVA à 630 kVA (en fonction de la densité de la charge).
- Exemples:
- 25kVA 10kV/0,4kV: Maisons individuelles, petites cliniques.
- 315kVA 10kV/0,4kV: Centres commerciaux, centres communautaires, ateliers de taille moyenne.
Transformateur de distribution 11kV
- Scénarios d'application:
- Parcs industriels: Moteurs à haute tension (6kV/10kV), fours électriques et compresseurs.
- Complexes commerciaux: Alimenter les ascenseurs, les escaliers mécaniques et les grands systèmes de chauffage, de ventilation et de climatisation.
- Champs miniers/pétroliers: Machines souterraines, pompes d'extraction de pétrole et plates-formes de forage.
- Capacités typiques: 100kVA-2,500kVA (capacités plus élevées pour un usage industriel).
- Exemples:
- 100kVA 11kV/0,4kV: Petites usines de transformation, stations-service.
- 250kVA 11kV/0,4kV: Installations de fabrication de taille moyenne, systèmes UPS pour centres de données.
Transformateur de distribution 11kV 433V
- Scénarios d'application:
- Industries spécialisées: Équipement en Europe/régions utilisant 433V (par exemple, moteurs, compresseurs).
- Maritime/Shipping: Systèmes d'alimentation à bord des navires, grues portuaires et plates-formes offshore.
- Projets de modernisation: Moderniser les anciens systèmes 433V dans les zones urbaines plus anciennes.
- Capacités typiques: 50kVA-500kVA (selon les exigences de charge).
- Exemples:
- 200kVA 11kV/433V: Moteurs de réacteurs chimiques, systèmes de traction de métro.
Par capacité
25kVA-50kVA
- Scénarios d'application:
- Résidentiel: Maisons individuelles, villas ou complexes d'appartements.
- Petites entreprises: Salons de coiffure, cafés, imprimeries.
- Agriculture: Eclairage des serres, petites pompes à eau.
- Tensions courantes: 10kV/0,4kV ou 380V/0,22kV.
50kVA-100kVA
- Scénarios d'application:
- Espaces commerciaux: Magasins, restaurants, unités de réfrigération de supermarchés.
- Immeubles de bureaux: Panneaux d'alimentation au sol, éclairage de secours.
- Infrastructures publiques: Lampadaires, panneaux d'affichage dans les parcs.
- Tension commune: 10kV/0,4kV.
100kVA-250kVA
- Scénarios d'application:
- Usines de taille moyenne: Moteurs de lignes de production, compresseurs d'air, machines d'emballage.
- Hôpitaux/écoles: Salles de chirurgie, éclairage des salles de classe, laboratoires informatiques.
- Centres de données: Baies de serveurs (nécessite l'intégration d'un système d'alimentation sans coupure).
- Tensions courantes: 10kV/0,4kV ou 11kV/0,4kV.
250kVA-630kVA
- Scénarios d'application:
- Industrie lourde: Laminoirs à acier, fours à ciment, portiques portuaires.
- Grands complexes commerciaux: Centres commerciaux, systèmes CVC d'hôtels.
- Sous-stations régionales: Centres de distribution d'énergie pour plusieurs quartiers.
- Tension commune: 10kV/0,4kV ou 11kV/0,4kV.
Lignes directrices pour la sélection des clés
Adaptation de tension:
- 10kV: Idéal pour la distribution en bout de ligne dans les réseaux urbains/ruraux (large couverture mais pertes plus élevées).
- 11kV: Meilleur pour les applications industrielles de courte distance et de forte puissance (réduction de la chute de tension).
Calcul de la capacité:
- Formule: Capacité du transformateur≥3×Voltage (kV)Charge totale (kW)×1,2 (marge de sécurité).
- Exemple: Pour une charge triphasée de 50 kW à 0,4 kV :
1.732×0.450,000≈72kVA→ Choisir 100kVA.
- Exemple: Pour une charge triphasée de 50 kW à 0,4 kV :
Considérations environnementales:
- Immergé dans l'huile (ONAN): Utilisation à l'extérieur (par exemple, fermes, routes).
- Type sec (ODAF/OFAF): Utilisation à l'intérieur (par exemple, centres commerciaux, hôpitaux) pour la sécurité incendie.
Cas d'utilisation typiques
| Spécifications du transformateur | Application | Type de charge |
| 10kV/0,4kV 315kVA | Centre commercial | Climatisation centrale, éclairage des magasins, préparation des aliments |
| 11kV/0,4kV 250kVA | Cimenterie | Moteurs de broyeurs à rouleaux, dépoussiérage |
| 11kV/433V 200kVA | Usine chimique | Moteurs de réacteurs, systèmes de pompage |
| 10kV/0,4kV 100kVA | Hôpital communautaire | Machines IRM, éclairage des salles d'opération |
Applications des transformateurs de distribution
Bâtiments résidentielss'appuyer surtransformateurs monophasés sur socle(10-250 kVA) pour fournir une alimentation stable à basse tension tout en minimisant le bruit pour plus de confort.
Complexes commerciauxutilisent souventtransformateurs aériens triphasés(100-500 kVA) pour soutenir les opérations à forte charge telles que les systèmes d'éclairage et les équipements de chauffage, de ventilation et de climatisation, en privilégiant l'efficacité énergétique.
Installations industriellesexigertransformateurs triphasés amorphes(315-500 kVA) pour gérer les machines lourdes et les processus à forte consommation d'énergie, avec des caractéristiques telles que la résistance aux harmoniques et aux courts-circuits.
Infrastructure ruralebénéficie detransformateurs montés sur poteaux(10-50 kVA) en raison de leur rentabilité et de leur résistance aux intempéries, ce qui les rend idéales pour les zones où l'accès aux services de maintenance est limité.
| Scénario | Type de transformateur recommandé | Principales considérations |
| Bâtiments résidentiels | Transformateurs monophasés sur socle (10-250 kVA) | Contrôle du bruit, sortie basse tension |
| Complexes commerciaux | Transformateurs aériens triphasés (100-500 kVA) | Capacité de charge élevée, efficacité énergétique |
| Installations industrielles | Transformateurs triphasés amorphes (315-500 kVA) | Résistance aux harmoniques, résistance aux courts-circuits |
| Infrastructure rurale | Transformateurs sur poteau (10-50 kVA) | Rentabilité, résistance aux intempéries |
Qu'est-ce qu'un transformateur de distribution à trois enroulements ?
Atransformateur à trois enroulements est un transformateur de puissance spécialisétrois enroulements indépendants (primaires, secondaires et tertiaires) conçues poursystèmes d'alimentation multi-tension ouscénarios complexes de répartition de la charge. Par rapport aux transformateurs traditionnels à double enroulement, il offre une plus grande flexibilité dans l'alimentation électrique, mais s'accompagne d'une plus grande complexité structurelle et d'un coût plus élevé.
Structure de base et principe de fonctionnement
Trois enroulements indépendants
Chaque enroulement se connecte à différents niveaux de tension (par exemple, 110kV/35kV/10kV) :
- Enroulement primaire: Entrées provenant du réseau électrique ou du générateur.
- Enroulement secondaire: Sorties pour charges de moyenne tension.
- Enroulement tertiaire: Alimente des équipements basse tension ou des circuits isolés.
Les rapports de tension entre les enroulements dépendent de lataux de rotation.
Méthodes de connexion courantes
Les configurations d'enroulement utilisentétoile (Y) oudelta (Δ) des motifs, formant ainsi diversgroupes de connexion (par exemple, YNyn0, Yd11) :
- YNyn0:
- Enroulements haute tension et basse tension en étoile (Y).
- Les points neutres sont directement mis à la terre.
- Yd11:
- Enroulement haute tension en étoile (Y), basse tension en triangle (Δ).
- Déphasage de 30° entre les enroulements pour la suppression des harmoniques.
Principaux scénarios d'application
Concentrateurs de systèmes d'alimentation
- Centrales électriques:
- Élévation de la sortie du générateur (par exemple, 10kV) aux tensions de transmission (par exemple, 220kV/500kV).
- Alimenter simultanément les équipements auxiliaires de l'usine (par exemple, l'éclairage, les systèmes de contrôle) à basse tension (par exemple, 400V).
- Sous-stations régionales:
- Interface entre le transport (par exemple 220kV), la distribution (par exemple 110kV) et les réseaux locaux (par exemple 35kV).
Distribution industrielle
- Grandes usines:
- Fournir des moteurs à haute tension (par exemple, 6kV) et des systèmes de contrôle à basse tension (par exemple, 380V).
- Isoler les grilles internes de l'usine des alimentations externes.
- Centres de données:
- Prévoir des sauvegardes multi-tensions (par exemple, 400V/230V) pour la redondance.
Applications spécialisées
- Systèmes ferroviaires:
- Isoler l'énergie de traction (par exemple, 27,5 kV) des charges de la station (par exemple, 10 kV).
- Plates-formes offshore:
- Intégrer l'alimentation électrique interne de la plate-forme (par exemple, 440 V) à la transmission terrestre (par exemple, 110 kV).
Avantages et défis
| Avantage | Défi |
|---|---|
| Multi-fonctionnel: Prend en charge plusieurs conversions de tension et charges. | Structure complexe: Coûts de fabrication plus élevés en raison des enroulements multiples et de la conception du noyau. |
| Haute fiabilité: L'isolation électrique entre les enroulements évite les défaillances en cascade. | Maintenance: Nécessite des systèmes de protection avancés (par exemple, des relais différentiels). |
| Efficacité énergétique: Idéal pour les réseaux multi-tensions denses. | Efficacité réduite: Augmentation des pertes à vide dues aux fuites de flux entre les bobines. |
Pourquoi choisir Tengyi ?
Chez Tengyi, nous fournissons :
- Prix compétitifs.
- Transformateurs de distribution de haute qualité pour toutes les applications.
- Service sur mesure. Demandez des configurations de tension, de capacité et de phase sur mesure pour répondre aux exigences d'un projet unique.
Contactez-nous dès aujourd'hui pour demander un devis pour un transformateur de distribution ou pour en savoir plus sur nos fabricants de transformateurs de distribution d'énergie !
Citation Transformateur Tengyi
Nous proposons des produits sur mesure avec différents niveaux de tension pour répondre aux exigences des différents réseaux électriques nationaux et fournissons des services OEM.
Vos principaux paramètres du transformateur (tension, capacité, perte et autres) ?
L'environnement de fonctionnement de votre transformateur (altitude, température, humidité, emplacement, etc.) ?
Autres exigences personnalisées (changeur de robinet, couleur, coussin d'huile, etc.) ?
Quantité minimale de commande : 1 unité
