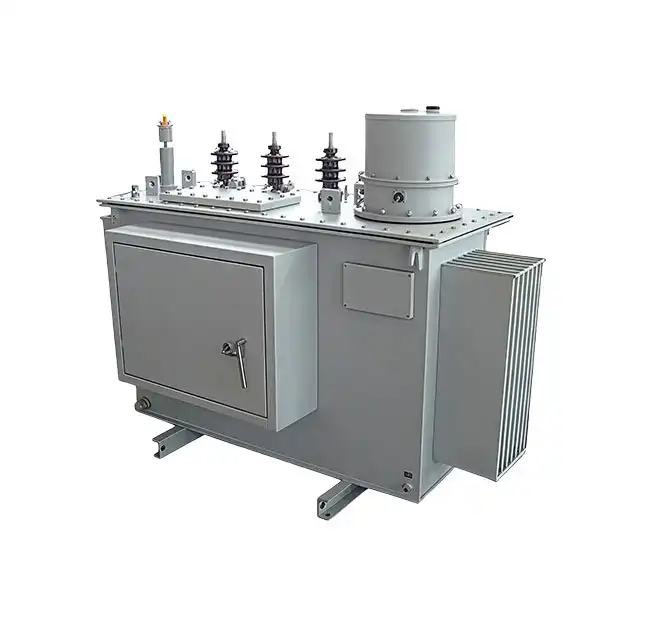

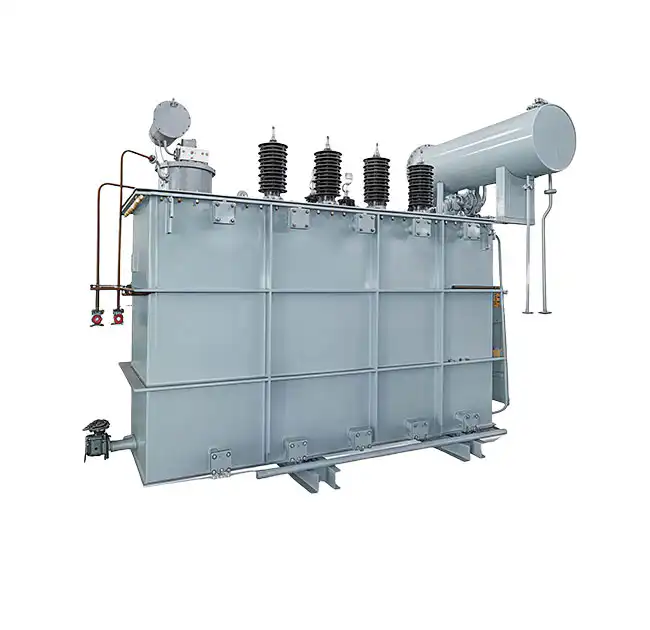

Transformador de distribución
Ofrecer productos diseñados a medida con distintos niveles de tensión para cumplir los requisitos de las diferentes redes eléctricas nacionales y prestar servicios OEM.
Se vende transformador de distribución
Nuestros transformadores de distribución utilizan tecnología avanzada para maximizar la eficiencia de reducción de potencia de alta tensión, minimizando las pérdidas de transmisión de energía.
Es esencial para reducir la electricidad de alta tensión de las subestaciones a tensiones más bajas adecuadas para uso residencial, comercial e industrial.
Parámetros principales
Potencia nominal: 10-20000 kVA
Tensión primaria: 6-11 kV
Tensión secundaria: 400V; 690V
Condiciones de trabajo
La altitud no debe superar los 1000 metros
La temperatura ambiente de funcionamiento debe estar entre -25℃ y +40℃.
La humedad relativa no debe superar los 90%(+25℃）
La inclinación vertical no supera los 5°.
La velocidad del viento exterior no supera los 35 m/s.
Ventajas del transformador de distribución Tengyi
Diseño premium de bajo voltaje
El uso de bobinado de lámina de cobre de baja tensión con materiales aislantes de clase A de alta calidad da como resultado una resistencia dieléctrica superior y fiabilidad a largo plazo.
Alta resistencia mecánica
El bajo flujo de fuga del transformador y su robusta construcción proporcionan una resistencia mecánica excepcional y una capacidad superior de soportar cortocircuitos.
Estructura básica avanzada
La estructura del núcleo de laminación escalonada a 45° minimiza las pérdidas en el núcleo, lo que reduce el ruido y mejora la eficiencia energética general.
Protección superior contra rayos
Tengyi utiliza una tecnología de bobinado de cinta de cobre de alto voltaje que mejora significativamente la resistencia del transformador a la caída de rayos, garantizando un funcionamiento fiable en condiciones meteorológicas extremas, incluso en condiciones de tormenta.
Material del núcleo optimizado
El uso de acero al silicio de grano orientado laminado en frío de alta calidad procedente de fuentes acreditadas (Baosteel, Wuhan Iron and Steel) garantiza bajas pérdidas en el núcleo, lo que se traduce en una mayor eficiencia energética y menores costes de funcionamiento.
Aislamiento superior del bobinado
La combinación de bobinados de lámina de cobre (baja tensión) y de hilo de cobre aislado especializado (alta tensión), junto con materiales aislantes superiores, garantiza una excelente resistencia dieléctrica y evita la rotura del aislamiento.

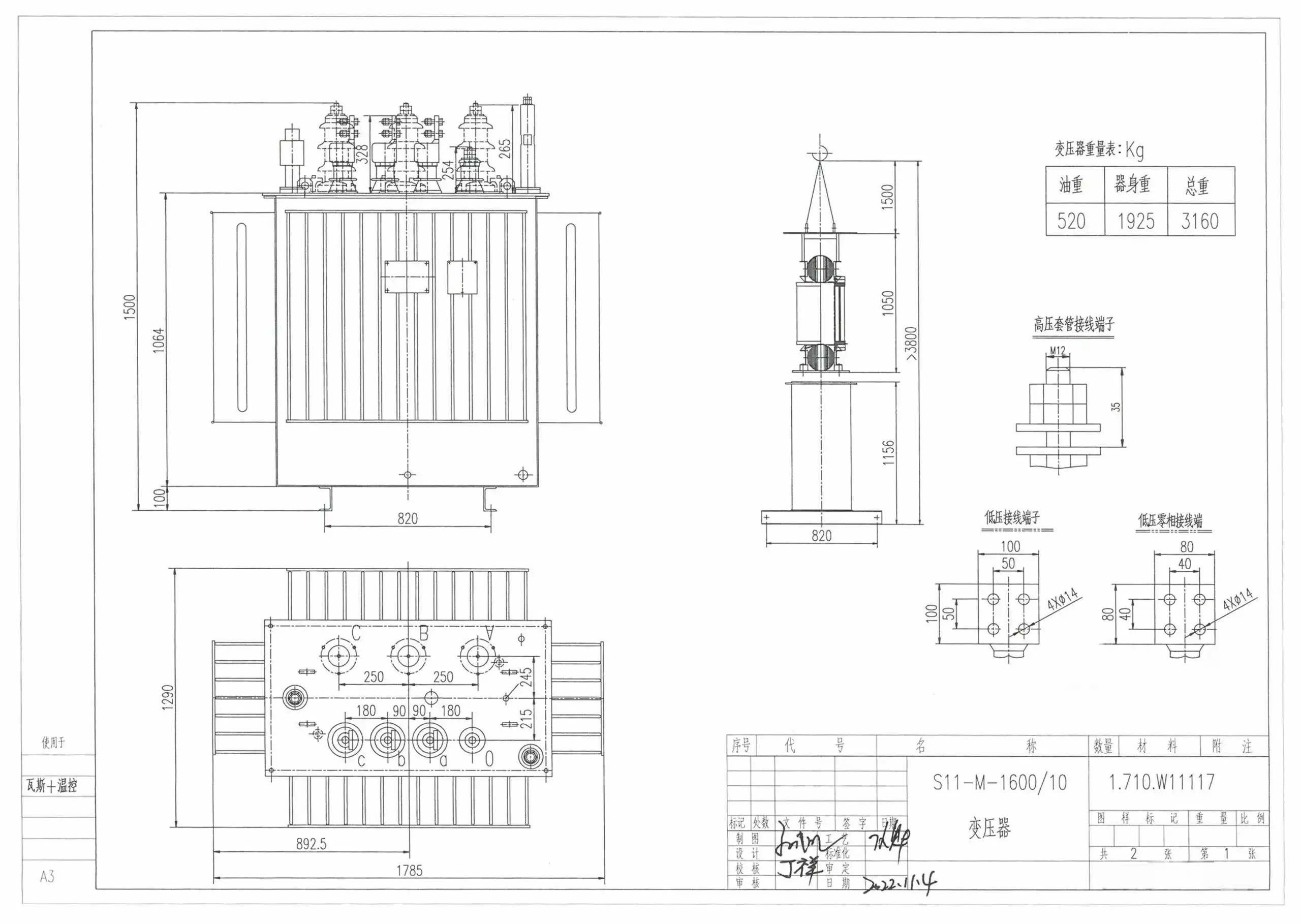

Diseño de transformadores de distribución de 10 kV y 1600 kVA
Especificación
| Capacidad | Tensión nominal y toma sin carga | Vector GrupoSímbolo | Pérdida sin carga（W） | Pérdida de carga（W） | Corriente en vacío (%) | Impedancia de cortocircuito(%) | ||
| H.V(kv) | Alta presión Gama de tomas (%) | L.V(kv) | ||||||
| 30 | 11 10.5 10 6.3 6 | ±5% ±2×2,5% | 0.4 0.69 | Din11 Yyn0 | 100 | 630/600 | 1.5 | 4 |
| 50 | 130 | 910/870 | 1.3 | 4 | ||||
| 63 | 150 | 1090/1040 | 1.2 | 4 | ||||
| 80 | 180 | 1310/1250 | 1.2 | 4 | ||||
| 100 | 200 | 1580/1500 | 1.1 | 4 | ||||
| 125 | 240 | 1890/1800 | 1.1 | 4 | ||||
| 160 | 280 | 2310/2200 | 1 | 4 | ||||
| 200 | 340 | 2730/2600 | 1 | 4 | ||||
| 250 | 400 | 3200/3050 | 0.9 | 4 | ||||
| 315 | 480 | 3830/3650 | 0.9 | 4 | ||||
| 400 | 570 | 4520/4300 | 0.8 | 4 | ||||
| 500 | 680 | 5410/5150 | 0.8 | 4 | ||||
| 630 | 810 | 6200 | 0.6 | 4.5 | ||||
| 800 | 980 | 7500 | 0.6 | 4.5 | ||||
| 1000 | 1150 | 10300 | 0.6 | 4.5 | ||||
| 1250 | 1360 | 12000 | 0.5 | 4.5 | ||||
| 1600 | 1640 | 14500 | 0.5 | 4.5 | ||||
| 2000 | 1940 | 18300 | 0.4 | 5 | ||||
| 2500 | 2290 | 21200 | 0.4 | 5 | ||||
Sobre Tengyi
Somos una empresa de primera línea especializada en el diseño, la fabricación y el ensayo de una amplia gama de transformadores.
Nuestras avanzadas instalaciones de producción ocupan más de 11.000 metros cuadrados y cuentan con una capacidad máxima de elevación de 240 toneladas, lo que nos permite alcanzar una impresionante capacidad de producción anual de 12.000 MVA.
Suministramos transformadores adecuados para rangos de tensión de 52 a 800 kV, con potencias de 20 a 600 MVA, y nuestros autotransformadores pueden alcanzar capacidades de hasta 1.000 MVA.

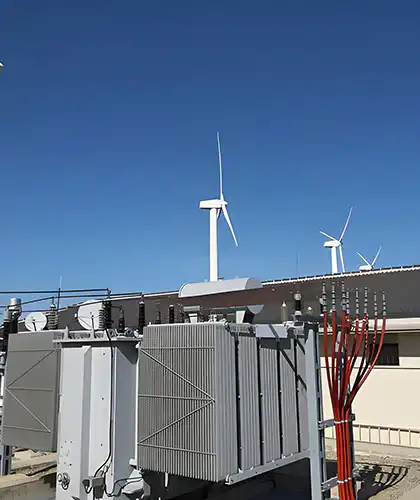

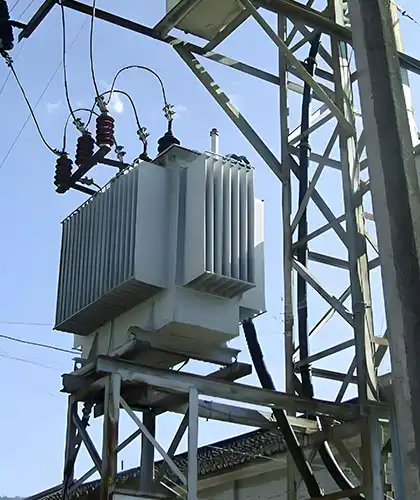

Casos globales

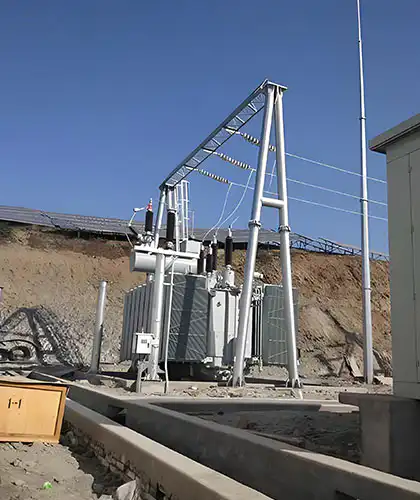

Funcionamiento de los transformadores de distribución en Kazajstán
Distribución Transformador instalado en Ghana
Distribución Explotación de transformadores en Libia

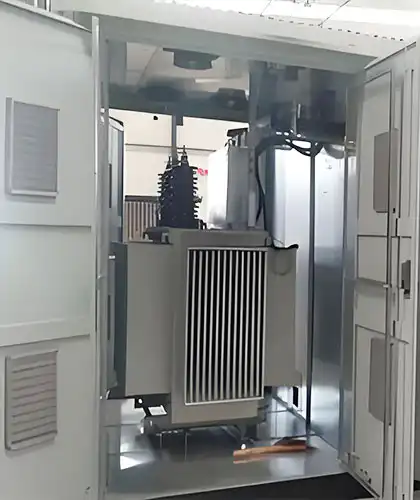

Tipo de caja Distribución Transformador en Kenia
Comentarios de los clientes
Ivan Kibona
- de Tanzania
Hemos estado utilizando estos transformadores de distribución Tengyi durante los últimos cinco años en nuestras instalaciones industriales, y han superado sistemáticamente las expectativas.
Son increíblemente fiables y requieren un mantenimiento mínimo. No hemos tenido ningún tiempo de inactividad por avería del transformador. Estamos muy satisfechos con la calidad y el rendimiento de estas unidades.
★★★★★
Ing. Adiel Karima
- de Zimbabue
La eficiencia energética de estos transformadores de distribución es realmente impresionante. Desde que cambiamos a este nuevo modelo, nuestras facturas de energía se han reducido considerablemente.
La reducción del consumo de energía no sólo es rentable, sino que también contribuye positivamente a nuestros objetivos generales de sostenibilidad medioambiental. El robusto diseño del transformador y sus componentes de alta calidad marcan claramente la diferencia.
★★★★★

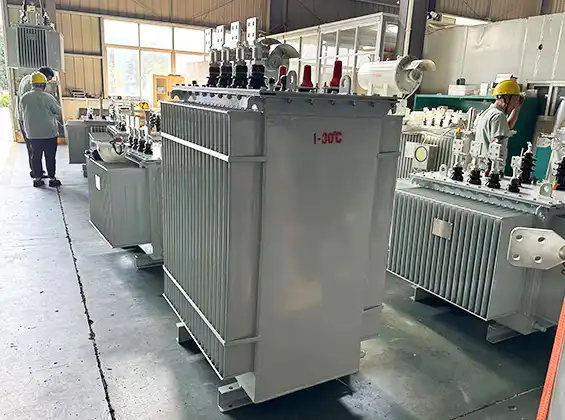

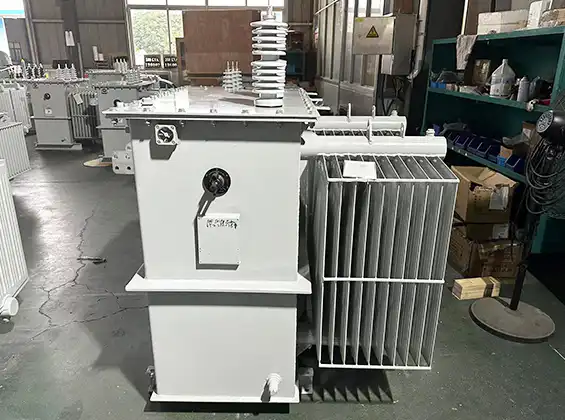

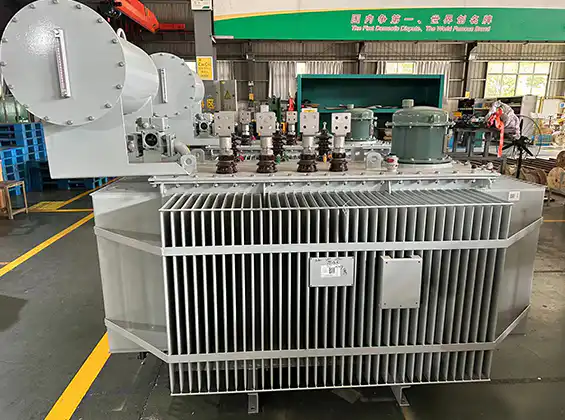

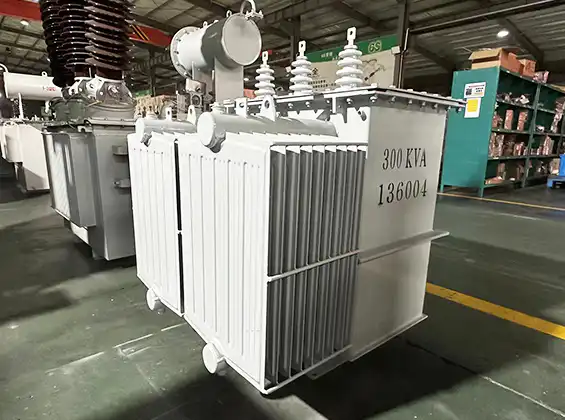

Taller de transformadores de distribución

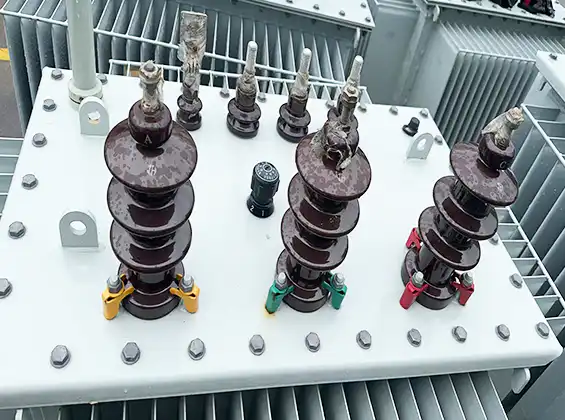

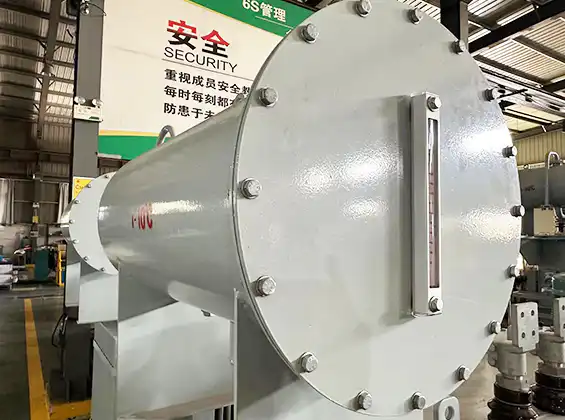

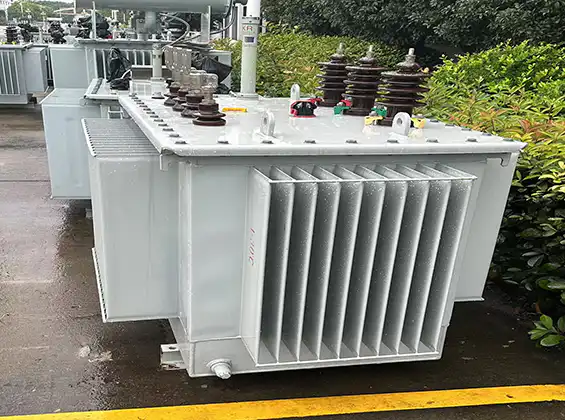

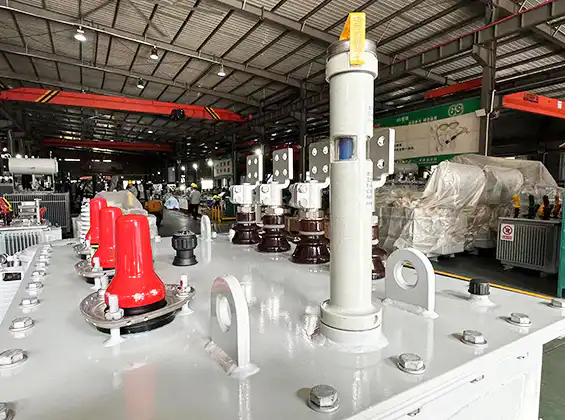

Detalles de la producción de transformadores de distribución
¿Qué es un transformador de distribución?
Un transformador de distribución (también llamado transformador de distribución de potencia) es un componente fundamental de las redes eléctricas, ya que reduce la electricidad de alta tensión de las centrales eléctricas a niveles de baja tensión más seguros y utilizables por los usuarios finales. Las aplicaciones más comunes sonedificios residenciales, fábricas e infraestructuras rurales.
Transformador de distribución Tengyi Características principales:
- Eficiencia energética
- A medida para diferentes demandas
- Durabilidad para entornos industriales o difíciles
Tipos de transformadores de distribución: Cómo elegir el adecuado para sus necesidades
Transformador de distribución seco
Ideales para instalaciones interiores como hospitales, centros de datos y zonas urbanas donde la seguridad contra incendios es crítica. Estos transformadores no utilizan aceite, lo que reduce el riesgo de incendio y los requisitos de mantenimiento. Su diseño energéticamente eficiente los hace adecuados para entornos como escuelas o edificios de oficinas.
Transformador aéreo/montado en poste
Perfectos para zonas rurales, instalaciones temporales y distribución rentable de energía en exteriores. Ligeros y fáciles de instalar, se utilizan mucho en regiones agrícolas o proyectos de infraestructuras rurales.
Transformadores montados en pedestal y subterráneos
Diseñadas para infraestructuras urbanas (aparcamientos, aceras) que requieren resistencia a las inundaciones y reducción del ruido. Su diseño compacto y estéticamente agradable garantiza que se integren perfectamente en el paisaje urbano, al tiempo que protegen frente a condiciones meteorológicas extremas.
Tipos especializados
- Transformador sumergible: Se utiliza en entornos acuáticos intensivos, como piscifactorías o explotaciones mineras, para suministrar energía bajo el agua.
- Transformador de tres devanados: Alimentan varios circuitos de tensión simultáneamente, por lo que son ideales para complejos industriales que requieren salidas simultáneas de baja, media y alta tensión.
- Transformador amorfo: Reduce la pérdida de energía en escenarios de alta carga, como centros de datos o plantas de fabricación, gracias al material no cristalino del núcleo.
Especificaciones de los transformadores de distribución: Tensión, capacidad y fase
Tensión nominal
- Baja tensión (BT):Transformadores de distribución de 10 kV/0,433 Vson estándar para uso residencial y comercial pequeño, reduciendo la potencia para viviendas y edificios comerciales ligeros.
- Media tensión (MT):Transformadores de distribución de 33kV/433Vdan servicio a instalaciones industriales y subestaciones eléctricas, gestionando eficazmente la distribución de energía de media tensión.
Rango de capacidad
- Pequeña capacidad (10-50 kVA): Ideal para redes rurales, zonas residenciales monofásicas y pequeñas empresas que requieren una potencia mínima.
- Capacidad media (100-250 kVA): Se adapta a edificios comerciales de tamaño medio, como oficinas, hoteles y locales comerciales.
- Gran capacidad (315-500 kVA): Requerido para operaciones industriales pesadas como fábricas, hospitales y centros de datos con demandas continuas de alta carga.
Configuración de fases
- Transformador trifásico: Acciona motores y equipos en entornos industriales, garantizando el funcionamiento estable de la maquinaria.
- Transformador monofásico: Se utiliza en zonas con cargas predominantemente monofásicas, como casas rurales u obras temporales.
¿Cómo elegir un transformador de distribución?
Considere su solicitud
- Paraedificios residencialespriorizartransformadores de distribución de baja tensión(por ejemploTransformadores de distribución de 10kVA) con funciones de reducción del ruido.
- Eninstalaciones industrialesseleccionetransformadores de distribución de alta tensióny modelos energéticamente eficientes comotransformadores de núcleo amorfo.
Evaluar la eficiencia energética
Invertir entransformadores de distribución energéticamente eficientespara reducir los costes operativos a largo plazo, especialmente en entornos de alta carga como los centros de datos.
Mantenimiento y vida útil
Elija transformadores con núcleos duraderos (núcleo del transformador de distribución) y bobinados robustos para minimizar el tiempo de inactividad y las necesidades de mantenimiento.
Guía detallada de transformadores de distribución: Tensión, capacidades y aplicaciones ideales por escenario
Por tensión nominal
Transformador de distribución de 10 kV
- Escenarios de aplicación:
- Redes eléctricas urbanas y rurales: Reducción de 10 kV a 0,4 kV/0,22 kV para zonas residenciales, comercios y pequeñas fábricas.
- Plantas industriales: Suministran energía a equipos de baja tensión (por ejemplo, bombas, iluminación, sistemas de calefacción, ventilación y aire acondicionado).
- Agricultura: Sistemas de riego, equipos agrícolas y subestaciones rurales.
- Capacidades típicas: 25kVA-630kVA (depende de la densidad de carga).
- Ejemplos:
- 25kVA 10kV/0,4kV: Viviendas unifamiliares, pequeñas clínicas.
- 315kVA 10kV/0,4kV: Centros comerciales, centros comunitarios, talleres de tamaño medio.
Transformador de distribución de 11 kV
- Escenarios de aplicación:
- Polígonos industriales: Motores de alta tensión (6kV/10kV), hornos eléctricos y compresores.
- Complejos comerciales: Suministro de energía a ascensores, escaleras mecánicas y grandes sistemas de calefacción, ventilación y aire acondicionado.
- Minería/yacimientos petrolíferos: Maquinaria subterránea, bombas de extracción de petróleo y plataformas de perforación.
- Capacidades típicas: 100kVA-2.500kVA (capacidades superiores para uso industrial).
- Ejemplos:
- 100kVA 11kV/0,4kV: Pequeñas plantas de transformación, gasolineras.
- 250kVA 11kV/0,4kV: Instalaciones de fabricación de tamaño medio, sistemas SAI para centros de datos.
Transformador de distribución de 11kV 433V
- Escenarios de aplicación:
- Industrias especializadas: Equipos en Europa/regiones que utilizan 433 V (por ejemplo, motores, compresores).
- Marítimo: Sistemas de alimentación a bordo de buques, grúas portuarias y plataformas marinas.
- Proyectos de modernización: Modernizar los sistemas 433V heredados en las zonas urbanas más antiguas.
- Capacidades típicas: 50kVA-500kVA (según los requisitos de carga).
- Ejemplos:
- 200kVA 11kV/433V: Motores de reactores químicos, sistemas de tracción del metro.
Por Capacidad
25kVA-50kVA
- Escenarios de aplicación:
- Residencial: Viviendas unifamiliares, chalés o complejos de apartamentos.
- Pequeñas empresas: Peluquerías, cafeterías, imprentas.
- Agricultura: Iluminación de invernaderos, pequeñas bombas de agua.
- Tensiones comunes: 10kV/0,4kV o 380V/0,22kV.
50kVA-100kVA
- Escenarios de aplicación:
- Espacios comerciales: Tiendas, restaurantes, unidades de refrigeración de supermercados.
- Edificios de oficinas: Paneles eléctricos de suelo, iluminación de emergencia.
- Infraestructuras públicas: Farolas, vallas publicitarias de parques.
- Tensión común: 10kV/0,4kV.
100kVA-250kVA
- Escenarios de aplicación:
- Fábricas medianas: Motores de líneas de producción, compresores de aire, máquinas de embalaje.
- Hospitales/escuelas: Quirófanos, iluminación de aulas, laboratorios informáticos.
- Centros de datos: Bastidores de servidores (requiere integración de SAI).
- Tensiones comunes: 10kV/0,4kV o 11kV/0,4kV.
250kVA-630kVA
- Escenarios de aplicación:
- Industria pesada: Laminadores de acero, hornos de cemento, grúas pórtico portuarias.
- Grandes complejos comerciales: Centros comerciales, sistemas de climatización de hoteles.
- Subestaciones regionales: Centros de distribución de energía para varios barrios.
- Tensión común: 10kV/0,4kV o 11kV/0,4kV.
Directrices de selección
Adaptación de tensión:
- 10kV: Ideal para la distribución al final de la línea en redes urbanas/rurales (amplia cobertura pero mayores pérdidas).
- 11kV: Mejor para aplicaciones industriales de corta distancia y alta potencia (reduce la caída de tensión).
Cálculo de la capacidad:
- Fórmula: Capacidad del transformador≥3×Tensión (kV)Carga total (kW)×1,2 (margen de seguridad).
- Ejemplo: Para una carga trifásica de 50 kW a 0,4 kV:
1.732×0.450,000≈72kVA→Elige 100kVA.
- Ejemplo: Para una carga trifásica de 50 kW a 0,4 kV:
Consideraciones medioambientales:
- Inmersión en aceite (ONAN): Uso en exteriores (por ejemplo, granjas, carreteras).
- Tipo seco (ODAF/OFAF): Uso en interiores (por ejemplo, centros comerciales, hospitales) para la seguridad contra incendios.
Casos de uso típicos
| Especificación del transformador | Aplicación | Tipo de carga |
| 10kV/0,4kV 315kVA | Centro comercial | Aire acondicionado central, iluminación de la tienda, preparación de alimentos |
| 11kV/0,4kV 250kVA | Fábrica de cemento | Motores de molino de rodillos, captación de polvo |
| 11kV/433V 200kVA | Fábrica química | Motores de reactores, sistemas de bombeo |
| 10kV/0,4kV 100kVA | Hospital comunitario | Máquinas de resonancia magnética, luces de quirófano |
Aplicaciones de los transformadores de distribución
Edificios residencialesbasarse entransformadores monofásicos de pedestal(10-250 kVA) para suministrar una potencia estable y de baja tensión a la vez que se minimiza el ruido para mayor comodidad.
Complejos comercialesutilizan a menudotransformadores aéreos trifásicos(100-500 kVA) para apoyar las operaciones de alta carga, como los sistemas de iluminación y los equipos de calefacción, ventilación y aire acondicionado, dando prioridad a la eficiencia energética.
Instalaciones industrialesrequieretransformadores trifásicos amorfos(315-500 kVA) para manejar maquinaria pesada y procesos de alto consumo energético, con características como resistencia a armónicos y capacidad de soportar cortocircuitos.
Infraestructuras ruralesbeneficios detransformadores montados en poste(10-50 kVA) por su rentabilidad y resistencia a la intemperie, lo que las hace ideales para zonas con acceso limitado a servicios de mantenimiento.
| Escenario | Tipo de transformador recomendado | Consideraciones clave |
| Edificios residenciales | Transformadores monofásicos montados en pedestal (10-250 kVA) | Control de ruido, salida de baja tensión |
| Complejos comerciales | Transformadores aéreos trifásicos (100-500 kVA) | Gran capacidad de carga, eficiencia energética |
| Instalaciones industriales | Transformadores trifásicos amorfos (315-500 kVA) | Resistencia armónica, resistencia al cortocircuito |
| Infraestructuras rurales | Transformadores montados en poste (10-50 kVA) | Rentabilidad, resistencia a la intemperie |
¿Qué es un transformador de distribución de tres devanados?
Atransformador de tres devanados es un transformador de potencia especializado contres devanados independientes (primario, secundario y terciario) diseñados parasistemas de alimentación multitensión oescenarios complejos de distribución de cargas. En comparación con los transformadores tradicionales de doble devanado, ofrece una mayor flexibilidad en el suministro de energía, pero conlleva una mayor complejidad estructural y un coste más elevado.
Estructura básica y principio de funcionamiento
Tres devanados independientes
Cada bobinado se conecta a diferentes niveles de tensión (por ejemplo, 110kV/35kV/10kV):
- Bobinado primario: Entradas de la red eléctrica o del generador.
- Devanado secundario: Salidas para cargas de media tensión.
- Bobinado terciario: Suministra equipos de baja tensión o circuitos aislados.
Las relaciones de tensión entre devanados dependen delrelación de vueltas.
Métodos comunes de conexión
Las configuraciones de bobinado utilizanestrella (Y) odelta (Δ) patrones, formando variosgrupos de conexión (por ejemplo, YNyn0, Yd11):
- YNyn0:
- Devanados de alta y baja tensión en configuración estrella (Y).
- Puntos neutros conectados directamente a tierra.
- Yd11:
- Devanado de alta tensión en estrella (Y), de baja tensión en triángulo (Δ).
- Desplazamiento de fase de 30° entre devanados para la supresión de armónicos.
Principales escenarios de aplicación
Centros de sistemas de energía
- Centrales eléctricas:
- Elevación de la salida del generador (por ejemplo, 10 kV) a tensiones de transmisión (por ejemplo, 220 kV/500 kV).
- Alimentar simultáneamente los equipos auxiliares de la central (p. ej., iluminación, sistemas de control) a baja tensión (p. ej., 400 V).
- Subestaciones regionales:
- Interfaz entre la transmisión (por ejemplo, 220 kV), la distribución (por ejemplo, 110 kV) y las redes locales (por ejemplo, 35 kV).
Distribución industrial
- Grandes fábricas:
- Suministro de motores de alta tensión (por ejemplo, 6kV) y sistemas de control de baja tensión (por ejemplo, 380V).
- Aísle las rejillas internas de la fábrica de los suministros externos.
- Centros de datos:
- Proporcione copias de seguridad multitensión (por ejemplo, 400 V/230 V) para redundancia.
Aplicaciones especializadas
- Sistemas ferroviarios:
- Aislar la potencia de tracción (por ejemplo, 27,5kV) de las cargas de la estación (por ejemplo, 10kV).
- Plataformas marítimas:
- Integrar la energía interna de la plataforma (por ejemplo, 440 V) con la transmisión terrestre (por ejemplo, 110 kV).
Ventajas y retos
| Ventaja | Desafío |
|---|---|
| Multifuncional: Admite múltiples conversiones de voltaje y cargas. | Estructura compleja: Mayores costes de fabricación debido a los múltiples bobinados y al diseño del núcleo. |
| Alta fiabilidad: El aislamiento eléctrico entre devanados evita los fallos en cascada. | Mantenimiento: Requiere sistemas de protección avanzados (por ejemplo, relés diferenciales). |
| Eficiencia energética: Ideal para redes multivoltaje densas. | Menor eficiencia: Aumento de las pérdidas en vacío debido a las fugas de flujo entre bobinados. |
¿Por qué elegir Tengyi?
En Tengyi, proporcionamos:
- Precios competitivos.
- Transformadores de distribución de alta calidad para todas las aplicaciones.
- Servicio a medida. Solicite configuraciones de tensión, capacidad y fase a medida para satisfacer los requisitos exclusivos de cada proyecto.
Póngase en contacto con nosotros hoy mismo para solicitar un presupuesto de transformadores de distribución u obtener más información sobre nuestros fabricantes de transformadores de distribución de potencia.
Cita Transformador Tengyi
Ofrecemos productos diseñados a medida con distintos niveles de tensión para cumplir los requisitos de las diferentes redes eléctricas nacionales y proporcionamos servicios OEM.
¿Sus principales parámetros del transformador (tensión, capacidad, pérdidas y otros)?
¿Entorno de funcionamiento de su transformador (altitud, temperatura, humedad, ubicación, etc.)?
¿Otros requisitos personalizados (cambiador de tomas, color, almohada de aceite, etc.)?
Cantidad mínima de pedido: 1 unidad
